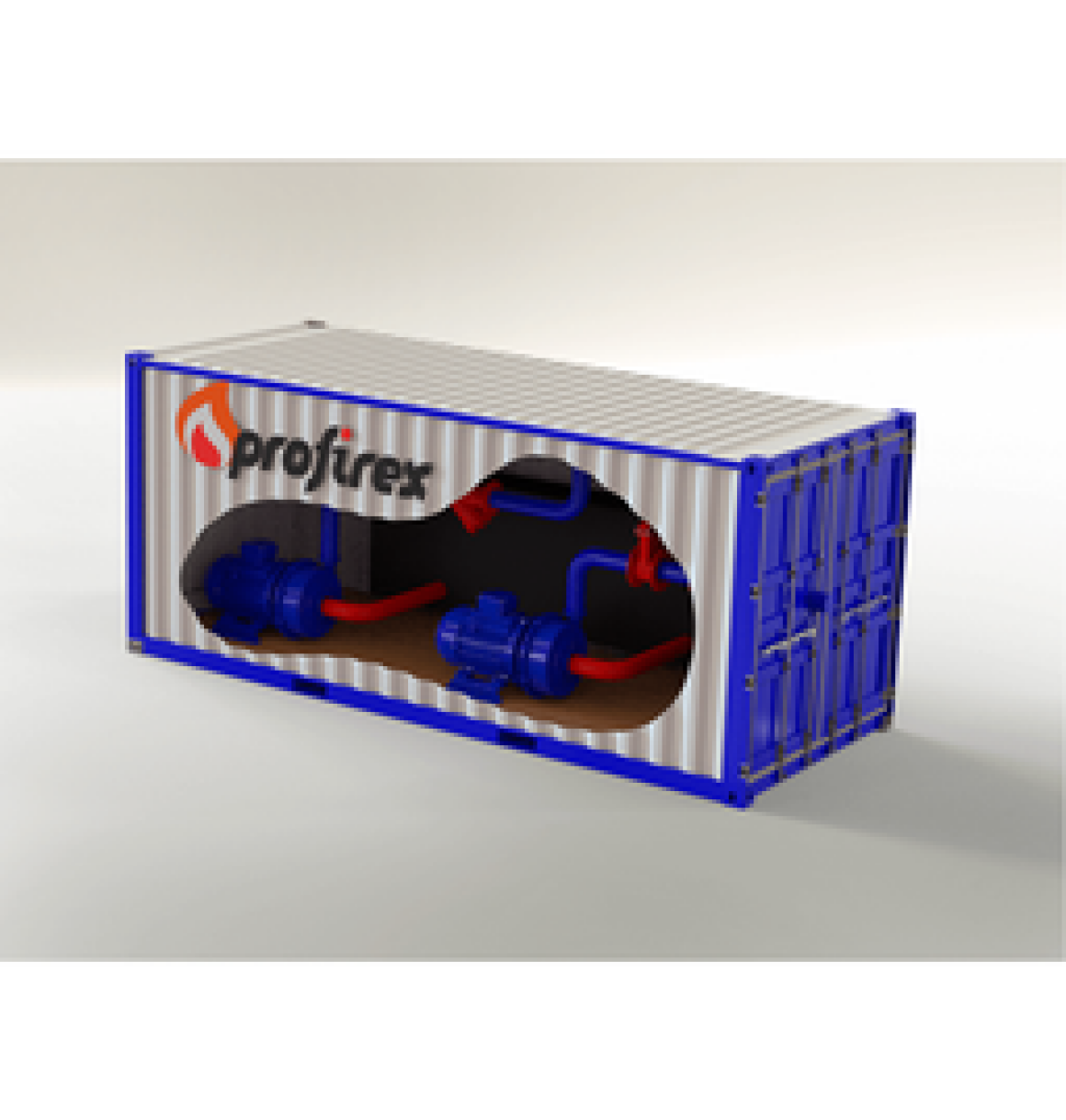

Блок-контейнер насосной станции PROFIREX
Блок-контейнер насосной станции PROFIREX (ТУ 25.11.10-001-65344199) – это транспортируемое блочно-модульное здание (Блок-контейнер), устанавливаемое на фундамент. ББ PROFIREX имеет каркасную или цельносварную конструкцию в зависимости от требуемой степени огнестойкости, прочностных характеристик и иных требований заказчика. Блок-бокс насосной станции предназначен для размещения внутри блок бокса оборудования насосной станции для перекачки чистой или загрязненной воды или технологических жидкостей и иных жидких сред. Блок-бокс насосной станции (водоснабжения) изготавливается из одного или нескольких блоков (Блок модулей) с учётом стандартных транспортных габаритов для удобства перевозки на объект размещения и оптимизации стоимости транспортных расходов.
Конструкция блок-бокса «БКИТО PROFIREX» выполнена из металлического профиля. Для доведения несущих конструкции здания до предела огнестойкости R120 на соответствие I, II, III, IV степени огнестойкости и класса конструктивной пожарной опасности С0, предусматривается несущая конструкция с соответствующими толщинами металла и применением вспучивающихся огнезащитных составов.
Технические характеристики
В соответствии с конструкторской документацией, разработанной для подтверждения несущей способности и геометрической неизменяемостью блок-бокса, применяется металлический профиль с приведенной толщиной металла не менее 2,5 мм. Для достижения предела огнестойкости металлических конструкций до R120 применяется конструктивная огнезащита с 3 - ей группой защитной эффективности. Металлические квадратные профили обрабатываются огнезащитным составом со всех сторон, толщиной сухого слоя и расходом определенного в соответствии с сертификатом соответствия на применяемый огнезащитный состав.
Область применения используемого огнезащитного состава соответствует требованиям к эксплуатации блок-контейнера, и рекомендовано для применения:
-на открытом воздухе и под навесом;
-в атмосфере всех типов по ГОСТ 15150;
-во всех климатических зонах по ГОСТ 9.401;
-в условиях воздействия окружающей среды от слабо до сильноагрессивной.
Срок службы покрытия огнезащитного состава - не менее 20 лет (по методике ГОСТ 9.401), что допускает его использование в местах, исключающих возможность периодической замены или восстановления. Срок службы огнезащитного состава соответствует сроку эксплуатации блок-бокса, указанному в технических характеристиках и составляет не менее 20 лет.
Предел огнестойкости наружных ограждающих конструкций для защиты от внешнего воздействия тепла в случае пожара предусматриваются не менее EI90 и классом пожарной опасности конструкции КО. Огнестойкость EI90 обеспечивается применением сертифицированных ограждающих конструкций.
Утеплитель предусматривается в соответствии с требованием СП 131.13330.2012 Строительная климатология. Актуализированная редакция СНиП 23-01-99*.
Предусматриваемые антикоррозионные мероприятия соответствуют IV группе по СП28.13330.2012 «Защита строительных конструкций от коррозии».
Цветовые решения и дизайн, внутренняя отделка принимаются согласно требованиям Заказчика к наружному оформлению зданий и сооружений (в соответствии с фирменным стилем).
В ограждающих конструкциях предусматриваются унифицированные кабельные вводы с уплотнением, кабельные проходные коробки, унифицированные узлы прохода трубопроводов, розетки, узлы подключения рукавов.
Габариты и масса монтажных элементов позволяют транспортировку железнодорожным и автомобильным транспортом.
Климатическое исполнение УХЛ обеспечивается внутренней теплоизоляцией «БКИТО PROFIREX». Утеплитель предусматривается в соответствии с требованием СП 131.13330.2012 «Строительная климатология. Актуализированная редакция СНиП 23-01-99*».
Стальные несущие и ограждающие конструкции блок контейнера «PROFIREX» рассчитаны на использование для следующих условий:
Область применения используемого огнезащитного состава соответствует требованиям к эксплуатации блок-контейнера, и рекомендовано для применения:
-на открытом воздухе и под навесом;
-в атмосфере всех типов по ГОСТ 15150;
-во всех климатических зонах по ГОСТ 9.401;
-в условиях воздействия окружающей среды от слабо до сильноагрессивной.
Срок службы покрытия огнезащитного состава - не менее 20 лет (по методике ГОСТ 9.401), что допускает его использование в местах, исключающих возможность периодической замены или восстановления. Срок службы огнезащитного состава соответствует сроку эксплуатации блок-бокса, указанному в технических характеристиках и составляет не менее 20 лет.
Предел огнестойкости наружных ограждающих конструкций для защиты от внешнего воздействия тепла в случае пожара предусматриваются не менее EI90 и классом пожарной опасности конструкции КО. Огнестойкость EI90 обеспечивается применением сертифицированных ограждающих конструкций.
Утеплитель предусматривается в соответствии с требованием СП 131.13330.2012 Строительная климатология. Актуализированная редакция СНиП 23-01-99*.
Предусматриваемые антикоррозионные мероприятия соответствуют IV группе по СП28.13330.2012 «Защита строительных конструкций от коррозии».
Цветовые решения и дизайн, внутренняя отделка принимаются согласно требованиям Заказчика к наружному оформлению зданий и сооружений (в соответствии с фирменным стилем).
В ограждающих конструкциях предусматриваются унифицированные кабельные вводы с уплотнением, кабельные проходные коробки, унифицированные узлы прохода трубопроводов, розетки, узлы подключения рукавов.
Габариты и масса монтажных элементов позволяют транспортировку железнодорожным и автомобильным транспортом.
Климатическое исполнение УХЛ обеспечивается внутренней теплоизоляцией «БКИТО PROFIREX». Утеплитель предусматривается в соответствии с требованием СП 131.13330.2012 «Строительная климатология. Актуализированная редакция СНиП 23-01-99*».
Стальные несущие и ограждающие конструкции блок контейнера «PROFIREX» рассчитаны на использование для следующих условий:
Для защиты от перегрева в теплое время года на наружные поверхности ограждающих конструкций наносится лакокрасочное покрытие с высоким коэффициентом светоотражения не ниже III класса ГОСТ 9.032, группа условий эксплуатации VI для исполнений У, ХЛ1- для исполнения ХЛ ГОСТ 9.104.
Подготовка металлических поверхностей перед окрашиванием - по ГОСТ 9.402.
Толщина лакокрасочного покрытия не менее:
15 мкм - для однослойного;
35 мкм - для двухслойного;
55 мкм - для трехслойного.
Наружные металлические поверхности окрашены не менее чем в два слоя по грунтовке.
Питающие и распределительные коллектора защищены коррозионностойким цинковым покрытием;
Установки Блок боксов насосных станций комплектуются модулями управления под различные системные требования;
Основные элементы
-Насосный модуль, включающий в себя рабочие и резервные агрегаты
-Шкаф автоматизации вентиляции с программируемым сенсорным управлением
-Система резервного электропитания
-КИПа (контрольно-измерительные приборы и система автоматики);
-трубопроводная арматура, обвязка узлов управления на направлениях пожаротушения
-энергоснабжение;
-освещение;
-отопление;
-вентиляция;
-комплект запасных частей;
-шкаф системы управления;
-Щит собственных нужд
-Пожарная сигнализация
-Магистраль уравнивания защитных потенциалов (молниезащита)
-Система оповещения и управления эвакуацией людей при пожаре (СОУЭ)
Блок контейнер насосной станции «PROFIREX» состоит из следующих основных инженерных систем и элементов:
Насосное оборудование, в том числе рабочие и резервные агрегаты. Насосы оснащены защитой от «сухого» хода, пропадания одной из фаз в сети питания электроэнергии, повышения или понижения питающего напряжения. Реализована защита от механических аварий (заклинивания ротора, засорения проточных участков);
Трубопроводная обвязка изготавливается из труб углеродистой стали марки 09Г2С и монтируется на опорах. Возможно изготовление трубопроводной обвязки из нержавеющей стали. На питающих и распределительных коллекторах установлены контрольно-измерительные приборы (КИП);
В качестве запорно-пусковых элементов могут применяться как электрофицированные задвижки, так и гидравлические мембранные клапаны с ручным, электрическим, пневматическим, гидравлическим или комбинированным управлением, что позволяет максимально автоматизировать работу станции.
В составе установки предусмотрен программируемый логический контроллер (ПЛК) с устройством плавного пуска, который обеспечивают плавный пуск и управление насосами. Необходимое диктующее давление включения и выключения насосов установки может регулироваться. При необходимости или во время технических неисправностей происходит автоматическая смена насосов с рабочего на резервный.
Элементы контроля и управления блочно-модульной насосной станции реализованы на базе микропроцессорных контроллеров, что позволяет Модульной насосной станции PROFIREX, легко интегрироваться в общую АСУ ТП системы водоснабжения заказчика.
Область применения
Блок-бокс насосной станции PROFIREX предназначен для применения на различных промышленных объектах в качестве повысительных насосных станций водоснабжения, насосных станций водяного пожаротушения, насосных станций орошения, насосных станций над артезианской скважиной, насосных станций карьерного водоотлива и т.д.
Блок-бокс насосной станции может быть изготовлен в различных климатических исполнениях для размещения на производственных объектах с условиями эксплуатации окружающей температуры от минус 60 С до плюс 40 С, в любых макроклиматических районах России, в том числе в районах с умеренным и холодным климатом (УХЛ), морским климатом и арктическим климатом.
Запчасти и принадлежности (ЗиП)
При поставке Блок-бокса насосной станции «PROFIREX» комплектуется ЗиП для возможности технического обслуживания и ремонта насосного оборудования, систем электроснабжения, автоматизации (спецификация ЗИП уточняется при размещении заказа).
