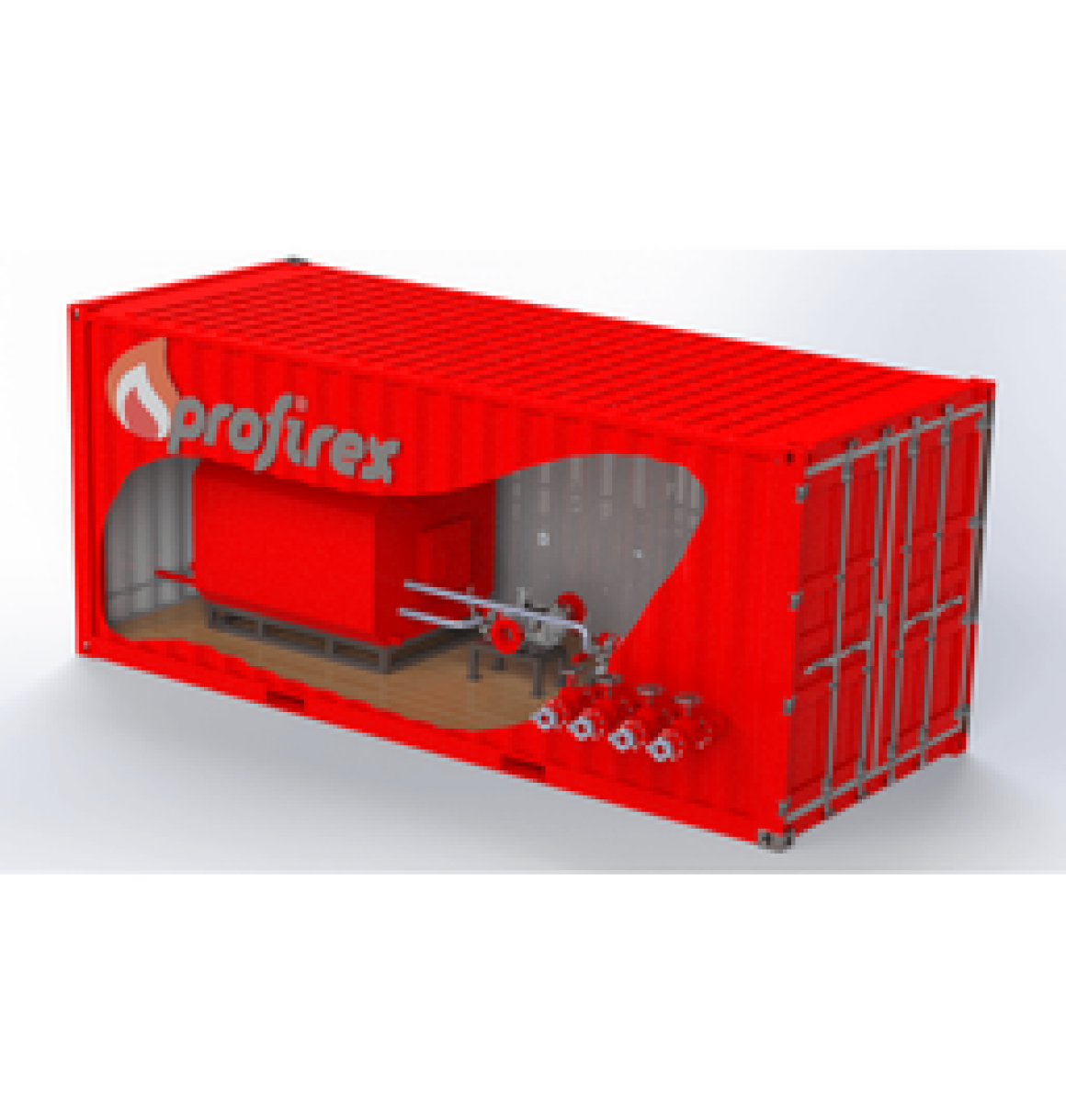

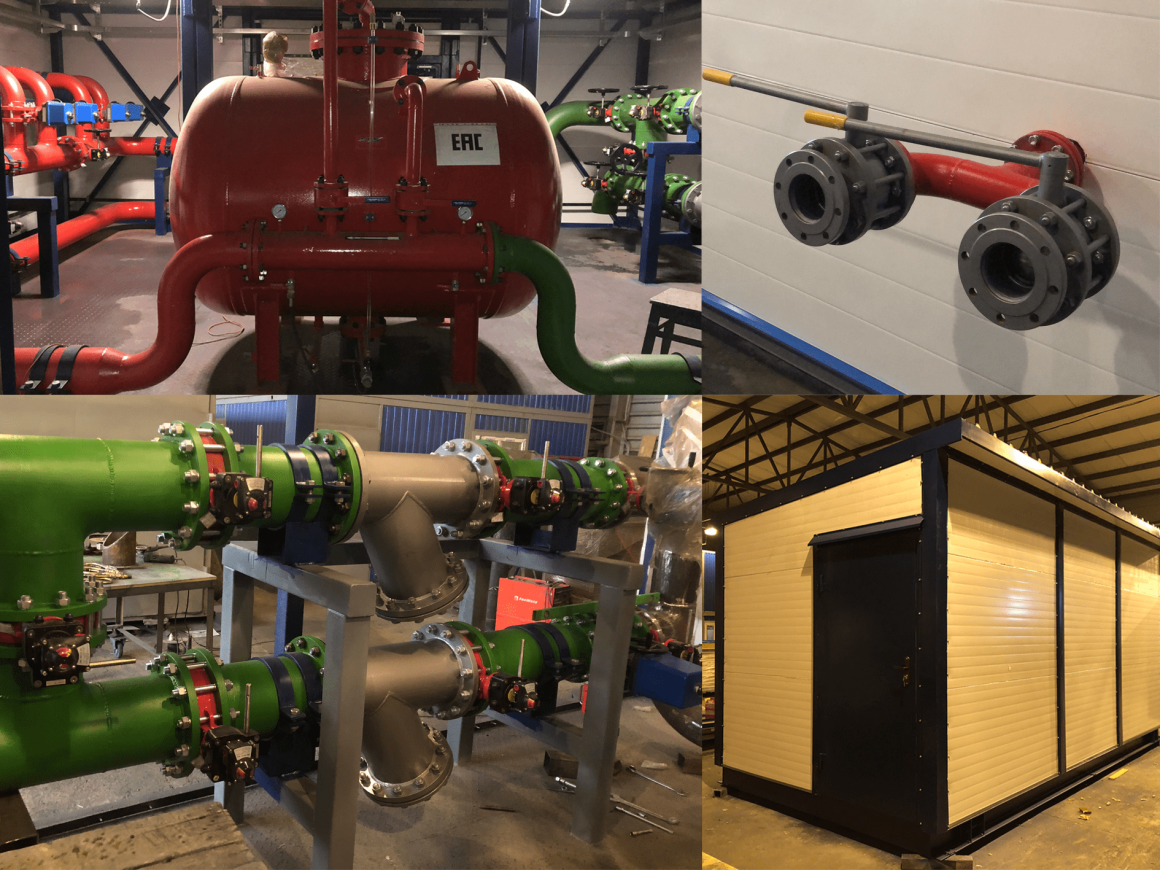

Блок-контейнер пенного пожаротушения PROFIREX
Блок-контейнер пенного пожаротушения PROFIREX (ТУ 25.11.10-001-65344199-2017) – это транспортируемое блочно модульное здание (Блок-контейнеры) каркасной или цельносварной конструкции в зависимости от требуемой степени огнестойкости прочностных характеристик и иных требований заказчика. Блок-бокс пенного пожаротушения предназначен для размещения внутри блок бокса оборудования (станции) для хранения концентрата пенообразователя либо смачивателя и приготовления (дозирования) раствора пенообразователя и его подачу при тушении пожаров. Блок-бокс пенного пожаротушения (пенодозаторная) изготавливается из одного или нескольких блоков (Блок модулей) с учётом стандартных транспортных габаритов для удобства доставки на объект размещения и оптимизации стоимости транспортных расходов.
Основные конструктивные решения
Конструкция блок-бокса «БКИТО PROFIREX» выполнена из металлического профиля. Для доведения несущих конструкции здания до предела огнестойкости R120 на соответствие I, II, III, IV степени огнестойкости и класса конструктивной пожарной опасности С0, предусматривается несущая конструкция с соответствующими толщинами металла и применением вспучивающихся огнезащитных составов.
В соответствии с конструкторской документацией, разработанной для подтверждения несущей способности и геометрической неизменяемостью блок-бокса, применяется металлический профиль с приведенной толщиной металла не менее 2,5 мм. Для достижения предела огнестойкости металлических конструкций до R120 применяется конструктивная огнезащита с 3 - ей группой защитной эффективности. Металлические квадратные профили обрабатываются огнезащитным составом со всех сторон, толщиной сухого слоя и расходом определенного в соответствии с сертификатом соответствия на применяемый огнезащитный состав.
Технические характеристики
Область применения используемого огнезащитного состава соответствует требованиям к эксплуатации блок-контейнера, и рекомендовано для применения:
-на открытом воздухе и под навесом;
-в атмосфере всех типов по ГОСТ 15150;
-во всех климатических зонах по ГОСТ 9.401;
-в условиях воздействия окружающей среды от слабо до сильноагрессивной.
Срок службы покрытия огнезащитного состава - не менее 20 лет (по методике ГОСТ 9.401), что допускает его использование в местах, исключающих возможность периодической замены или восстановления. Срок службы огнезащитного состава соответствует сроку эксплуатации блок-бокса, указанному в технических характеристиках и составляет не менее 20 лет.
Предел огнестойкости наружных ограждающих конструкций для защиты от внешнего воздействия тепла в случае пожара предусматриваются не менее EI90 и классом пожарной опасности конструкции КО. Огнестойкость EI90 обеспечивается применением сертифицированных ограждающих конструкций.
Утеплитель предусматривается в соответствии с требованием СП 131.13330.2012 Строительная климатология. Актуализированная редакция СНиП 23-01-99*.
Предусматриваемые антикоррозионные мероприятия соответствуют IV группе по СП28.13330.2012 «Защита строительных конструкций от коррозии».
Цветовые решения и дизайн, внутренняя отделка принимаются согласно требованиям Заказчика к наружному оформлению зданий и сооружений (в соответствии с фирменным стилем).
В ограждающих конструкциях предусматриваются унифицированные кабельные вводы с уплотнением, кабельные проходные коробки, унифицированные узлы прохода трубопроводов, розетки, узлы подключения рукавов.
Габариты и масса монтажных элементов позволяют транспортировку железнодорожным и автомобильным транспортом.
Климатическое исполнение УХЛ обеспечивается внутренней теплоизоляцией «БКИТО PROFIREX». Утеплитель предусматривается в соответствии с требованием СП 131.13330.2012 «Строительная климатология. Актуализированная редакция СНиП 23-01-99*».
Стальные несущие и ограждающие конструкции блок контейнера «PROFIREX» рассчитаны на использование для следующих условий:
-на открытом воздухе и под навесом;
-в атмосфере всех типов по ГОСТ 15150;
-во всех климатических зонах по ГОСТ 9.401;
-в условиях воздействия окружающей среды от слабо до сильноагрессивной.
Срок службы покрытия огнезащитного состава - не менее 20 лет (по методике ГОСТ 9.401), что допускает его использование в местах, исключающих возможность периодической замены или восстановления. Срок службы огнезащитного состава соответствует сроку эксплуатации блок-бокса, указанному в технических характеристиках и составляет не менее 20 лет.
Предел огнестойкости наружных ограждающих конструкций для защиты от внешнего воздействия тепла в случае пожара предусматриваются не менее EI90 и классом пожарной опасности конструкции КО. Огнестойкость EI90 обеспечивается применением сертифицированных ограждающих конструкций.
Утеплитель предусматривается в соответствии с требованием СП 131.13330.2012 Строительная климатология. Актуализированная редакция СНиП 23-01-99*.
Предусматриваемые антикоррозионные мероприятия соответствуют IV группе по СП28.13330.2012 «Защита строительных конструкций от коррозии».
Цветовые решения и дизайн, внутренняя отделка принимаются согласно требованиям Заказчика к наружному оформлению зданий и сооружений (в соответствии с фирменным стилем).
В ограждающих конструкциях предусматриваются унифицированные кабельные вводы с уплотнением, кабельные проходные коробки, унифицированные узлы прохода трубопроводов, розетки, узлы подключения рукавов.
Габариты и масса монтажных элементов позволяют транспортировку железнодорожным и автомобильным транспортом.
Климатическое исполнение УХЛ обеспечивается внутренней теплоизоляцией «БКИТО PROFIREX». Утеплитель предусматривается в соответствии с требованием СП 131.13330.2012 «Строительная климатология. Актуализированная редакция СНиП 23-01-99*».
Стальные несущие и ограждающие конструкции блок контейнера «PROFIREX» рассчитаны на использование для следующих условий:
Для защиты от перегрева в теплое время года на наружные поверхности ограждающих конструкций наносится лакокрасочное покрытие с высоким коэффициентом светоотражения не ниже III класса ГОСТ 9.032, группа условий эксплуатации VI для исполнений У, ХЛ1- для исполнения ХЛ ГОСТ 9.104.
Подготовка металлических поверхностей перед окрашиванием - по ГОСТ 9.402.
Толщина лакокрасочного покрытия не менее:
15 мкм - для однослойного;
35 мкм - для двухслойного;
55 мкм - для трехслойного.
Наружные металлические поверхности окрашены не менее чем в два слоя по грунтовке.
Блок контейнер пенного пожаротушения «PROFIREX» состоит из следующих основных инженерных систем и элементов:
-Система хранения и дозирования пенообразователя (смачивателя)
-Блок контейнер пенного пожаротушения «PROFIREX» может быть оснащен следующими системами для хранения и дозирования пенообразователя:баки-дозаторы с хранением пенообразователя внутри эластичной мембраны
(Бак-дозатор может быть изготовлен в сейсмоустойчивом исполнении, предусматривается дополнительное усиление конструкции изделия).
-турбинный дозатор с шестеренчатым или плунжерным насосом пенообразователя в комплекте с ёмкостью из нержавеющей стали для хранения пенообразователя
-другой вариант в соответствии с проектными решениями заказчика
-Трубопроводная обвязка изготавливается из труб, из углеродистой стали 09Г2С окрашенные в красный цвет. Возможно изготовление трубопроводной обвязки из нержавеющей стали.
-В качестве запорно-пусковых элементов на направлениях пожаротушения применяются дренчерные узлы управления в комплекте с соленоидным клапаном для дистанционного электрического пуска (визуальной индикацией положения (открыто/закрыто) и блоком концевых выключателей для контроля состояния (открыто/закрыто) базового клапана узла управления. Блок оснащен двумя сенсорами, регистрирующими крайние положения запорного элемента клапана. В качестве отсечной арматуры для обслуживания на входе и выходе из узла управления применяются дисковые затворы или клиновые задвижки. Возможно применение иной запорной арматуры в соответствии с требованиями заказчика.
Узлы для присоединения пожарной техники
В блок-боксе пенного пожаротушения PROFIREX устанавливаются узлы подключения передвижной пожарной техники для подачи ОТВ (воды и пенного раствора) через пожарные напорные рукава.
-Шкаф управления баком дозатором (опционально)
-Шкаф управления турбинным дозатором (опционально)
-Дренчерный узел управления контроля концентрата (клапан контроля пенного концентрата) (опционально)
-Шкаф автоматизации вентиляции с программируемым сенсорным управлением
-Система резервного электропитания
-КИПа (контрольно-измерительные приборы и система автоматики);
-трубопроводная арматура, обвязка узлов управления на направлениях пожаротушения
-энергоснабжение;
-освещение;
-отопление;
-вентиляция;
-комплект запасных частей;
-шкаф системы управления;
-Щит собственных нужд
-Пожарная сигнализация
-Магистраль уравнивания защитных потенциалов (молниезащита)
-Система оповещения и управления эвакуацией людей при пожаре (СОУЭ)
Область применения
Блок-бокс пенного пожаротушения PROFIREX предназначен для применения на различных производственных объектах, в том числе объектах нефтегазовой промышленности, таких как склады нефти и нефтепродуктов, нефтеперерабатывающих и нефтехимических предприятиях, других опасных производственных объектах.
Типовое применение блок-бокса пенного пожаротушения PROFIREX: Установки пожаротушения зданий и помещений согласно СП 5.13130.2009, системы пожаротушения резервуарных парков ЛВЖ и ГЖ, системы пожаротушения сливоналивных железнодорожных эстакад, системы пожаротушения пунктов автоналива, системы пожаротушения технологических установок, системы пожаротушения вертолетных площадок, системы пожаротушения самолетных ангаров, системы пожаротушения сливоналивных причалов и других объектов.
Блок-бокс пенного пожаротушения может быть изготовлен в различных климатических исполнениях для размещения на производственных объектах с условиями эксплуатации от минус 60 С до плюс 40 С, в любых макроклиматических районах России, в том числе в районах с умеренным и холодным климатом (УХЛ), морским климатом и арктическим климатом.
Наша компания готова разработать индивидуальную методику приемо-сдаточных испытаний блок-бокса пенного пожаротушения, выполнить полный комплекса работ по монтажу, пуско-наладке и испытаниям на объекте размещения.
Запчасти и принадлежности (ЗиП)
При поставке Блок-бокса пенного пожаротушения «PROFIREX» комплектуется ЗиП для возможности технического обслуживания и ремонта технологического оборудования пенного пожаротушения (в том числе баков-дозаторов, дренчерных узлов управления, турбинного дозатора), систем электроснабжения, автоматизации (спецификация ЗИП уточняется при размещении заказа).
Подготовка металлических поверхностей перед окрашиванием - по ГОСТ 9.402.
Толщина лакокрасочного покрытия не менее:
15 мкм - для однослойного;
35 мкм - для двухслойного;
55 мкм - для трехслойного.
Наружные металлические поверхности окрашены не менее чем в два слоя по грунтовке.
Блок контейнер пенного пожаротушения «PROFIREX» состоит из следующих основных инженерных систем и элементов:
-Система хранения и дозирования пенообразователя (смачивателя)
-Блок контейнер пенного пожаротушения «PROFIREX» может быть оснащен следующими системами для хранения и дозирования пенообразователя:баки-дозаторы с хранением пенообразователя внутри эластичной мембраны
(Бак-дозатор может быть изготовлен в сейсмоустойчивом исполнении, предусматривается дополнительное усиление конструкции изделия).
-турбинный дозатор с шестеренчатым или плунжерным насосом пенообразователя в комплекте с ёмкостью из нержавеющей стали для хранения пенообразователя
-другой вариант в соответствии с проектными решениями заказчика
-Трубопроводная обвязка изготавливается из труб, из углеродистой стали 09Г2С окрашенные в красный цвет. Возможно изготовление трубопроводной обвязки из нержавеющей стали.
-В качестве запорно-пусковых элементов на направлениях пожаротушения применяются дренчерные узлы управления в комплекте с соленоидным клапаном для дистанционного электрического пуска (визуальной индикацией положения (открыто/закрыто) и блоком концевых выключателей для контроля состояния (открыто/закрыто) базового клапана узла управления. Блок оснащен двумя сенсорами, регистрирующими крайние положения запорного элемента клапана. В качестве отсечной арматуры для обслуживания на входе и выходе из узла управления применяются дисковые затворы или клиновые задвижки. Возможно применение иной запорной арматуры в соответствии с требованиями заказчика.
Узлы для присоединения пожарной техники
В блок-боксе пенного пожаротушения PROFIREX устанавливаются узлы подключения передвижной пожарной техники для подачи ОТВ (воды и пенного раствора) через пожарные напорные рукава.
-Шкаф управления баком дозатором (опционально)
-Шкаф управления турбинным дозатором (опционально)
-Дренчерный узел управления контроля концентрата (клапан контроля пенного концентрата) (опционально)
-Шкаф автоматизации вентиляции с программируемым сенсорным управлением
-Система резервного электропитания
-КИПа (контрольно-измерительные приборы и система автоматики);
-трубопроводная арматура, обвязка узлов управления на направлениях пожаротушения
-энергоснабжение;
-освещение;
-отопление;
-вентиляция;
-комплект запасных частей;
-шкаф системы управления;
-Щит собственных нужд
-Пожарная сигнализация
-Магистраль уравнивания защитных потенциалов (молниезащита)
-Система оповещения и управления эвакуацией людей при пожаре (СОУЭ)
Область применения
Блок-бокс пенного пожаротушения PROFIREX предназначен для применения на различных производственных объектах, в том числе объектах нефтегазовой промышленности, таких как склады нефти и нефтепродуктов, нефтеперерабатывающих и нефтехимических предприятиях, других опасных производственных объектах.
Типовое применение блок-бокса пенного пожаротушения PROFIREX: Установки пожаротушения зданий и помещений согласно СП 5.13130.2009, системы пожаротушения резервуарных парков ЛВЖ и ГЖ, системы пожаротушения сливоналивных железнодорожных эстакад, системы пожаротушения пунктов автоналива, системы пожаротушения технологических установок, системы пожаротушения вертолетных площадок, системы пожаротушения самолетных ангаров, системы пожаротушения сливоналивных причалов и других объектов.
Блок-бокс пенного пожаротушения может быть изготовлен в различных климатических исполнениях для размещения на производственных объектах с условиями эксплуатации от минус 60 С до плюс 40 С, в любых макроклиматических районах России, в том числе в районах с умеренным и холодным климатом (УХЛ), морским климатом и арктическим климатом.
Наша компания готова разработать индивидуальную методику приемо-сдаточных испытаний блок-бокса пенного пожаротушения, выполнить полный комплекса работ по монтажу, пуско-наладке и испытаниям на объекте размещения.
Запчасти и принадлежности (ЗиП)
При поставке Блок-бокса пенного пожаротушения «PROFIREX» комплектуется ЗиП для возможности технического обслуживания и ремонта технологического оборудования пенного пожаротушения (в том числе баков-дозаторов, дренчерных узлов управления, турбинного дозатора), систем электроснабжения, автоматизации (спецификация ЗИП уточняется при размещении заказа).
