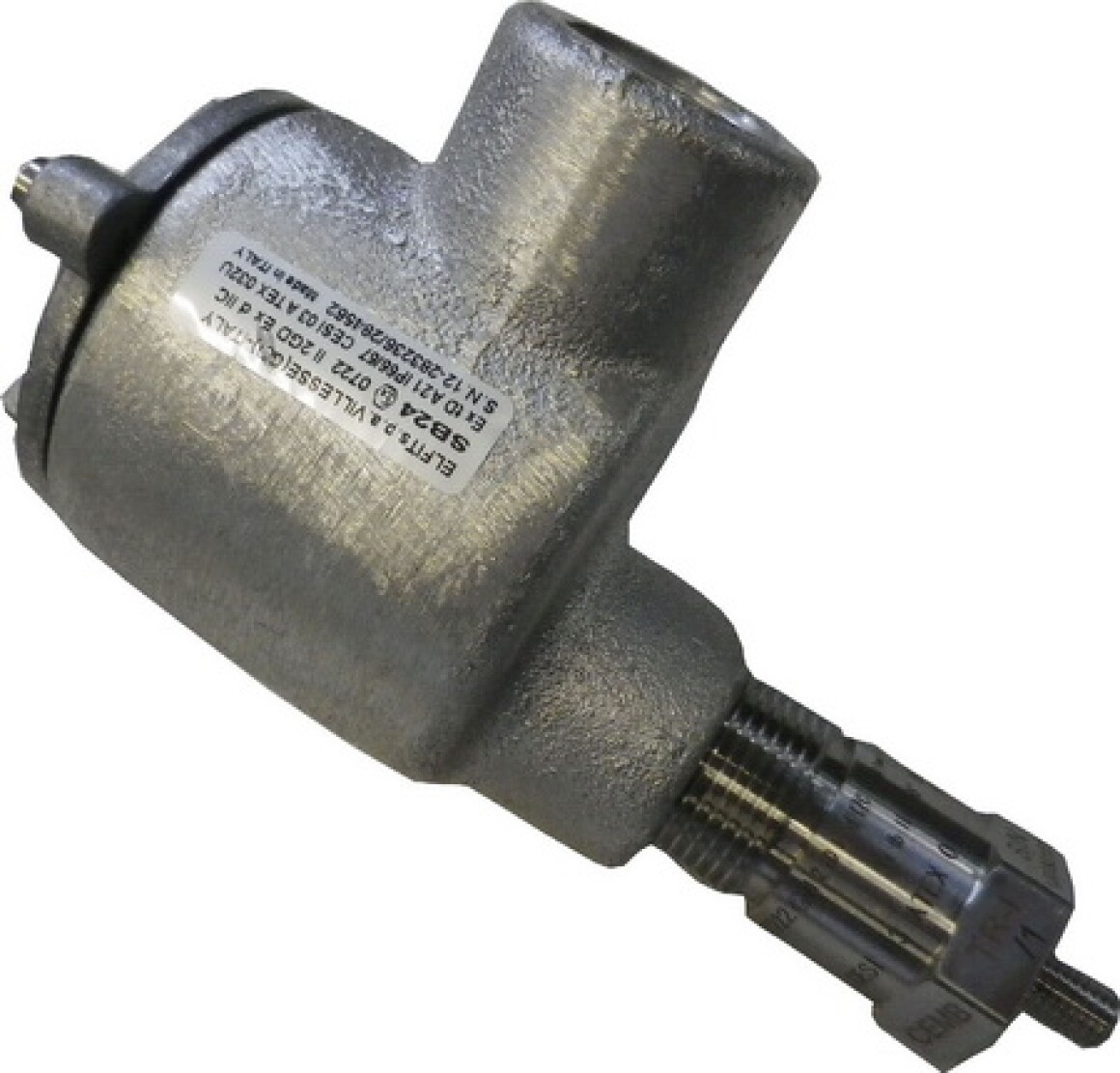

Датчик вибрации интегрированный CEMB TR-I ATEX

Датчик вибрации интегрированный TR-I ATEX предназначен для измерений абсолютной вибрации любой вращающейся машины и может быть непосредственно подключен к системе сбора данных по токовой петле с унифицированным сигналом 4… 20 мА. Датчик вибрации имеет взрывозащитное исполнение с маркировкой IExdIICT6 и может применять во взрывоопасных зонах помещений и наружных установках.
Датчик вибрации TR-I ATEX устанавливается непосредственно на механизмах и генерирует токовый сигнал 4…20 мА, пропорциональный скорости или ускорению вибрации. Датчик вибрации изготовлен из нержавеющей стали AISI 316L с резьбовым соединением для крепления к механизму и интегрированного с датчиком блока преобразования сигналов вибрации в корпусе из литого алюминия с резьбовым соединением 3/4” NPT.
Не требует технического обслуживания.

Технические характеристики

Диапазон измерений виброскорости (СКЗ), мм/с	0…10 0…20 0…50 0…100
Диапазон измерений виброускорения (СКЗ), м/с2	0…9,8 0…49 0…98
Выходной сигнал преобразователя	4…20 мА
Диапазон рабочих частот	1,5…2500 Гц
Номинальный коэфф. преобразования на базовой частоте 75 Гц: по виброскорости в диапазонах, мА/мм•с-1: 0…10 0…30 0…50 0…100 по виброускорению в диапазонах, мА/м•с-2: 0…9, 80…49 0…98	1,6 0,8 0,32 0,16 1,6 0,32 0,16
Отклонение коэфф. преобразования отноминального значения, не более, %: по виброскорости, мА/мм•с-1 по виброускорению, мА/м•с-2	±5
Нелинейность амплитудной характеристикина базовой частоте 75 Гц в диапазонах, не более	±2 %
СКЗ виброскорости от 0,1 до макс.	±2 мм/с
Неравномерность АЧХ в диапазоне частот, не более, % (дБ): 10…1000 Гц 1,5…10 Гц 1000…2500 Гц	±3 (±3) (±3)
Относительный коэффициент поперечногопреобразования, не более	5 %
Электрическое соединение	клеммный блок
Механическое соединение	резьбовое: M8x1,25 или ¼”-18 NPTмомент затяжки 5…10 Н•м
Материал корпуса	датчик: нерж. сталь AISI 316Lпреобразователь: литой алюминий
Сопротивление изоляции, не менее	100 МОм
Электропитание	10…35 В пост. тока (токовая петля)
Маркировка взрывозащиты	IExdIICT6
Степень пылевлагозащиты	IP65
Рабочие условия эксплуатации: температура окружающей среды	от -65 °С до +90 °С
Габаритные размеры	Габаритные размеры
Масса, не более	525 г
