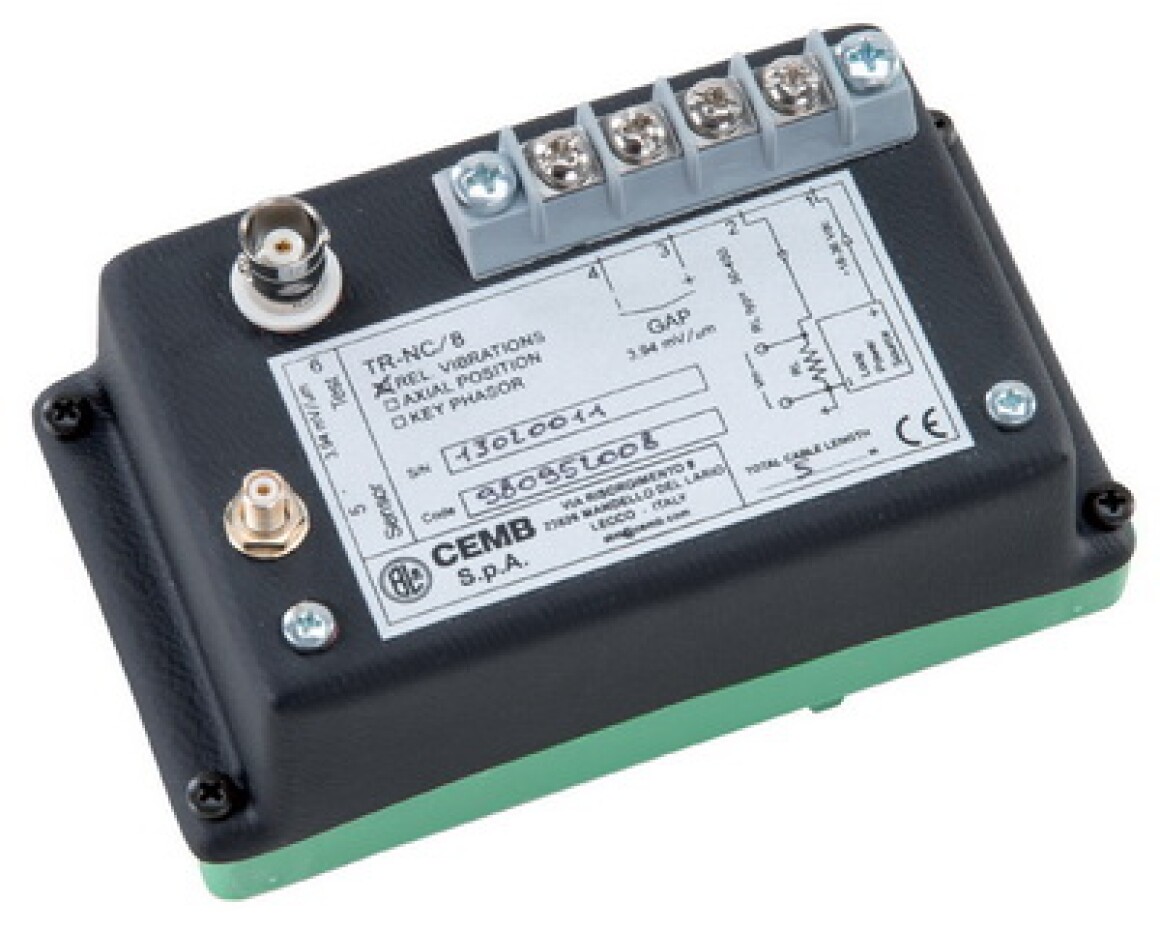

Датчик вибрации с блоком преобразований CEMB ТR-NC/8

Бесконтактный индукционный датчик и блок преобразований сигналов вибрации с выходным сигналом 4…20 мА. Предназначены для измерений относительной вибрации и осевого смещения вала.
Комплект ТR-NC/8 состоит из бесконтактного датчика вибрации T-NC8/API, блока преобразований и соединительного кабеля. Выходной сигнал блока преобразований непосредственно связывается по токовой петле (4…20 мА) с системой приема и накопления данных (PLC – программируемый логический контроллер или ЦОС – прибор цифровой обработки данных). Разъем BNC предназначен для подключения анализатора спектра вибрации.Датчик с блоком преобразований поставляется в общепромышленном исполнении или с сертификацией взрывозащиты по стандарту ATEX.

Комплект поставки
• Датчик T-NC/8-API
• Соединительный кабель
• Блок преобразований TR-NC/8
• Руководство по эксплуатации• Сертификаты

Технические характеристики

Измеряемый параметр вибрации	относительная вибрация, осевое смещение (вала)
Диапазон измерений (по заказу)	отн. вибрация: 0...100 мкм, 0...125 мкм, 0...200 мкм, 0...250 мкм;осевое смещение: ±0,5 мм, ±0,75 мм, ±1 мм;другой по заказу
Нелинейность	±2 %
Рабочая область частот	отн. вибрация: 1,5…10000 Гц, осевое смещение: 0…500 Гц
Коэффициент преобразования	7,87 мВ/мкм
Выходной сигнал преобразователя	4…20 мА
Соединения	миниатюрный коаксиальный коннектор и винтовые соединенияна блокt преобразований
Длина соединительногокабеля датчика и преобразователя	5 м, 7 м или 9 м
Маркировка взрывозащиты	общего применения: без взрывозащиты, ATEX: II1GExiaIICT5Ga или II1GExiaIICT6Ga
Электропитание	18…24 В пост тока
Условия эксплуатации	датчик и соединительный кабель от -35 °С до 175 ° Cпреобразователь от -20 °С до 70 °C
Габаритные размеры	блок преобразований: 120 × 68 × 61 мм
