Для роторов турбин и генераторов электростанций
Для роторов энергетических турбоагрегатов

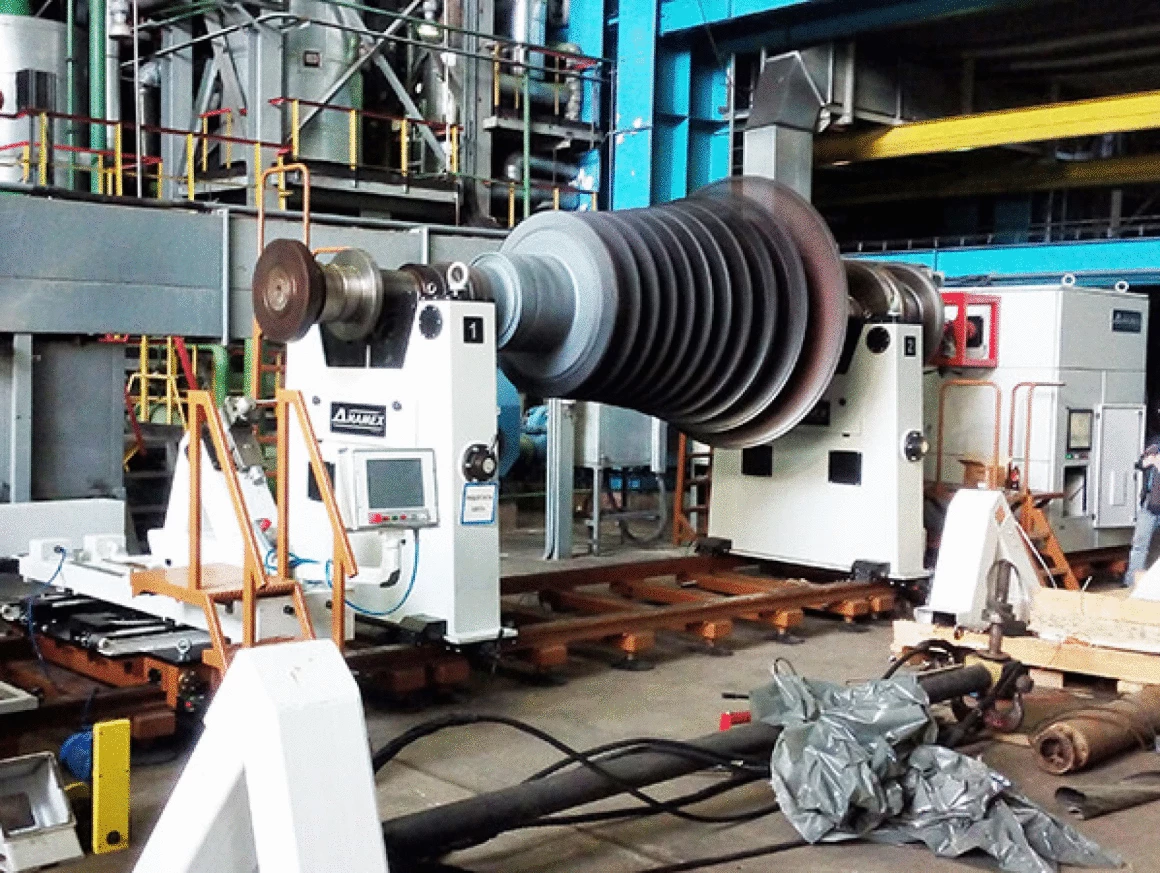

Балансировочные станки предназначены для уравновешивания роторов энергетических турбоагрегатов массой до 127 тонн. На различных электростанциях и энергоремонтных предприятиях России, Казахстана, Украины, Белоруссии, Узбекистана, Туркменистана, Молдавии в эксплуатации находится более 40 балансировочных станков производства «ДИАМЕХ 2000» большой грузоподъемности ВМ-36000, ВМ-65000 и ВМ-90000.
«ДИАМЕХ 2000» является единственной компанией в России серийно выпускающей балансировочные станки для роторов массой 40, 65, 90 тонн и основным поставщиком балансировочных станков для электростанций России.
Балансировочные станки обладают рядом уникальных технических характеристик: высокоточной маятниковой подвеской, отсутствием необходимости в специальном фундаменте, возможностью транспортировки на специальной автомобильной платформе, балансировкой на низких безопасных частотах вращения, опорными роликами с цилиндрической поверхностью, позволяющими избежать накатки на шейках ротора.
Возможность комплектации станка токарно-шлифовальным комплексом ПТШ-40М, устройством контроля биений ротора, дополнительным ременным приводом позволяет существенно расширить перечень задач, решаемых при помощи балансировочных станков при проведении ремонтов.
Балансировочные станки предназначены для уравновешивания роторов энергетических турбоагрегатов массой до 127 тонн. На различных электростанциях и энергоремонтных предприятиях России, Казахстана, Украины, Белоруссии, Узбекистана, Туркменистана, Молдавии в эксплуатации находится более 40 балансировочных станков производства «ДИАМЕХ 2000» большой грузоподъемности ВМ-36000, ВМ-65000 и ВМ-90000.
«ДИАМЕХ 2000» является единственной компанией в России серийно выпускающей балансировочные станки для роторов массой 40, 65, 90 тонн и основным поставщиком балансировочных станков для электростанций России.
Балансировочные станки обладают рядом уникальных технических характеристик: высокоточной маятниковой подвеской, отсутствием необходимости в специальном фундаменте, возможностью транспортировки на специальной автомобильной платформе, балансировкой на низких безопасных частотах вращения, опорными роликами с цилиндрической поверхностью, позволяющими избежать накатки на шейках ротора.
Возможность комплектации станка токарно-шлифовальным комплексом ПТШ-40М, устройством контроля биений ротора, дополнительным ременным приводом позволяет существенно расширить перечень задач, решаемых при помощи балансировочных станков при проведении ремонтов.
Особенности
-Высокая точность уравновешивания до 0.2 г·мм/кг
-Отсутствие необходимости в специальном фундаменте, станок устанавливается на обычный цеховой пол
-Самоустанавливающиеся роликовые опоры с прецизионными опорными роликами, предотвращающие накатку опорных поверхностей роторов и износ цилиндрических поверхностей роликов
-Балансировка на частотах вращения от 70 до 350 об/мин
-Комплектация станка автоматизированным токарно-шлифовальным комплексом ПТШ-40М для механической обработки поверхностей роторов
-Устройство контроля биения вала с передачей измеренных данных в измерительно-управляющий комплекс станка
-Карданный привод с высокоточным шпиндельным узлом, передающим вращение от электродвигателя станка
-Возможность дооснащения станка универсальным ременным приводом с комплектом осевых ограничителей
-Возможность транспортировки станка на специальном автоприцепе к месту проведения балансировки
-Самая современная измерительная система САПФИР третьего поколения
-Дополнительный программный модуль для балансировки роторов генераторов
-Универсальная план-шайба для присоединения карданного вала к полумуфтам роторов турбин и генераторов
-Инжиниринговая поддержка ремонтных служб электростанций при эксплуатации балансировочных станков
-Подготовка специалистов в собственном учебном центре и на местах
Измерительный комплекс САПФИР представляет собой новое поколение систем измерения компании ДИАМЕХ. Наряду с непревзойденной точностью новая измерительная система была разработана, чтобы уменьшить время, необходимое для выполнения операции балансировки за счет простоты использования и скорости измерения.
Надежность
САПФИР – это современный промышленный компьютер готовый работать в сложных условиях производственных цехов и ремонтных площадок. Программное обеспечение измерительной системы работает под управлением Windows 7 и Astra Linux, отличается надежностью и стабильностью работы.
Удобство использования
Сенсорный ЖК-монитор позволяет оперативно вводить данные и переключаться между режимами меню без использования клавиатуры и мыши. Подсказки и файлы помощи помогают оператору быстро получить точные результаты.
Точность и простота
Никогда еще высокоточная балансировка не была такой простой и понятной. Интерфейс прибора разрабатывался с целью максимально упростить и сделать балансировку доступной даже неопытному специалисту, в тоже время прибор наделен максимальным количеством функций, которые доступны в пользовательском режиме.
Универсальность
САПФИР отвечает за измерение и управление при проведении балансировки роторов турбин и генераторов, управляет процессом при токарной и шлифовальной обработке роторов с использованием токарно-шлифовального комплекса ПТШ-40М, отображает данные при измерении прогиба и биения, позволяет рассчитывать системы корректирующих грузов при балансировке роторов генераторов.
Технические характеристики
