Для турбин и компрессоров авиационных ГТД
Для узлов и деталей авиационных газотурбинных двигателей

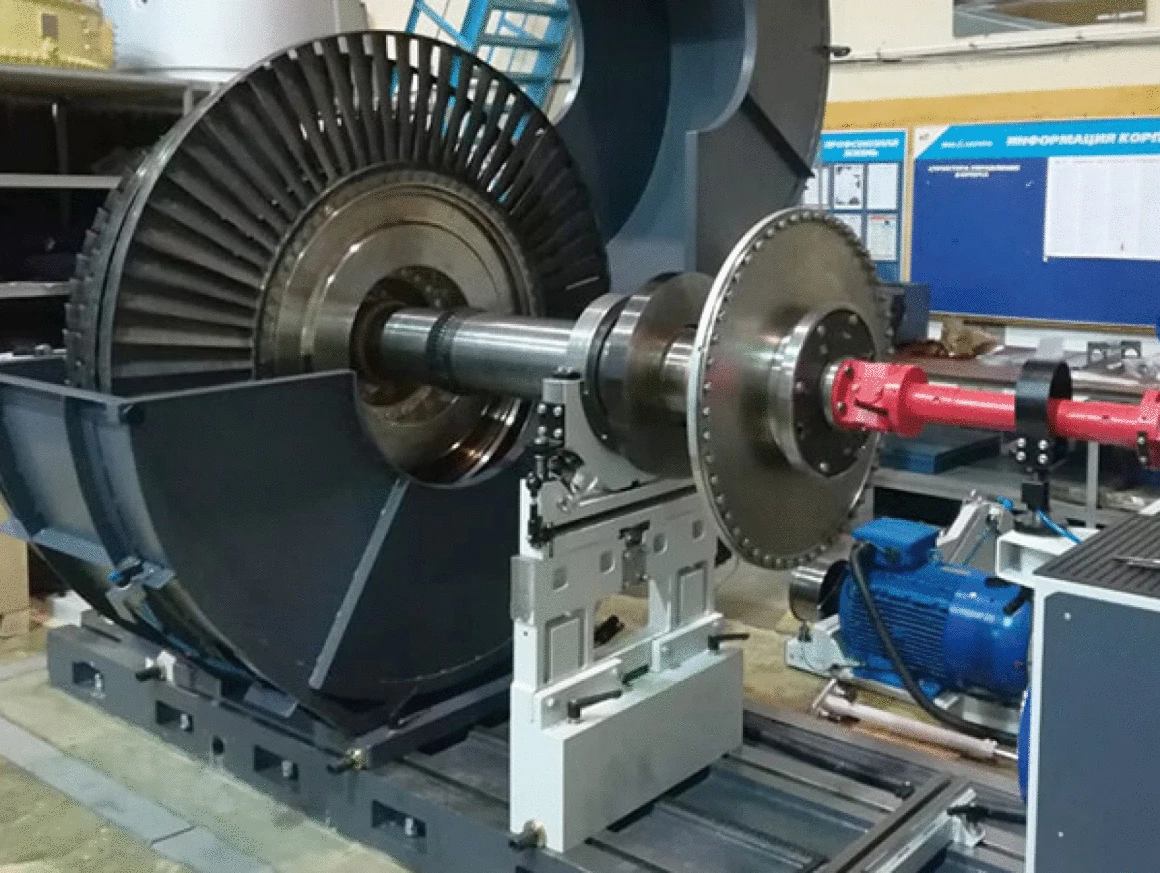

Балансировочные станки серии ДБС - это высокоточные дорезонансные балансировочные станки предназначенные для предприятий авиационного двигателестроения.Балансировочные станки серии ДБС выполнены по дорезонансной схеме с жесткими опорными стойками, позволяют балансировать компрессоры и турбины авиационных ГТД с высокой точностью.Стойки станков могут оснащаться роликовыми опорами, косовалковыми или седлообразными опорами для балансировки роторов в собственных подшипниках.
Балансировочные станки серии ДБС аттестованы в соответствии с ГОСТ 20076-2007.
Программное обеспечение измерительно-управляющего комплекса специально адаптировано для балансировки роторов многоступенчатых компрессоров авиационных ГТД.
Балансировочные станки серии ДБС - это высокоточные дорезонансные балансировочные станки предназначенные для предприятий авиационного двигателестроения.Балансировочные станки серии ДБС выполнены по дорезонансной схеме с жесткими опорными стойками, позволяют балансировать компрессоры и турбины авиационных ГТД с высокой точностью.Стойки станков могут оснащаться роликовыми опорами, косовалковыми или седлообразными опорами для балансировки роторов в собственных подшипниках.
Балансировочные станки серии ДБС аттестованы в соответствии с ГОСТ 20076-2007.
Программное обеспечение измерительно-управляющего комплекса специально адаптировано для балансировки роторов многоступенчатых компрессоров авиационных ГТД.
Особенности
-Дорезонансная жесткоопорная схема измерительных стоек станка
-Роликовые, косовалковые, седлообразные опоры
-Цельнолитое чугунное основание
-Балансировка на частотах вращения до 5000 об/мин
-Ременный и карданный привод
-Разработка специальной технологической оснастки для балансировки роторов турбин и компрессоров
-Защитные кожухи для роторов с большим аэродинамическим эффектом
-Специализированное программное обеспечение для балансировки авиационных ГТД
-Система лазерное измерения прогиба роторов в процессе вращения
-Контрольные роторы по ГОСТ 20076-2007 с возможностью установки в седлообразные опоры
-Системы измерения САПФИР или БИВК на выбор
-Возможность обмена данными посредством специализированного программного модуля с другими балансировочными станками и моментными весами для организации производственных участков
-Разработка технологии балансировки сложных роторов
-Подготовка специалистов по балансировке
Измерительный комплекс САПФИР представляет собой новое поколение систем измерения компании ДИАМЕХ. Наряду с непревзойденной точностью новая измерительная система была разработана, чтобы уменьшить время, необходимое для выполнения операции балансировки за счет простоты использования и скорости измерения.
Надежность
САПФИР – это современный промышленный компьютер готовый работать в сложных условиях производственных цехов и ремонтных площадок. Программное обеспечение измерительной системы работает под управлением Windows 7 и Astra Linux, отличается надежностью и стабильностью работы.
Удобство использования
Сенсорный ЖК-монитор позволяет оперативно вводить данные и переключаться между режимами меню без использования клавиатуры и мыши. Подсказки и файлы помощи помогают оператору быстро получить точные результаты.
Точность и простота
Никогда еще высокоточная балансировка не была такой простой и понятной. Интерфейс прибора разрабатывался с целью максимально упростить и сделать балансировку доступной даже неопытному специалисту, в тоже время прибор наделен максимальным количеством функций, которые доступны в пользовательском режиме.
Универсальность
САПФИР отвечает за измерение и управление при проведении балансировки роторов турбин и генераторов, управляет процессом при токарной и шлифовальной обработке роторов с использованием токарно-шлифовального комплекса ПТШ-40М, отображает данные при измерении прогиба и биения, позволяет рассчитывать системы корректирующих грузов при балансировке роторов генераторов.
Технические характеристики
