Счетчик жидкости массовый МАСК
Счетчик жидкости массовый МАСК предназначен для измерения массового количества и плотности жидкости, в т.ч. агрессивной,транспортируемой по трубопроводу.
Допускается применение счетчика для измерения массового количества газообразного продукта при объемном расходе газа не более восьмизначений максимально допустимого расхода на воде, выраженных в м3/ч и при рабочем давлении.
Результаты измерений выдаются в виде серии последовательных электрических импульсов во внешние линии связи и визуально на дисплееблока преобразователя.
Счетчик МАСК предназначен для работы в качестве преобразователя - измерительного прибора с наличием дисплея для представления результатов измерения и передачи этих результатов в виде стандартных цифровых сигналов в верхний уровень системы информации иуправления объектами, например, в систему телемеханики.
Состав изделия:• преобразователь первичный вибрационный – ППВ;• блок электронный преобразователя – ЭБП-М2.ППВ является датчиком счетчика и предназначен для преобразования массового расхода жидкости в синусоидальные сигналы адаптеров, передаваемые в ЭБП-М2.ППВ имеет два исполнения корпуса:- исполнение I – потокораспределитель (литой корпус с параллельным расположением фланцев);- исполнение II – сварной корпус с расположением фланцев в одной плоскости.ППВ имеет взрывозащищенное исполнение, вид – «искробезопасная цепь», маркировка по взрывозащите – 1ExibIIBT4.ЭБП-М2 предназначен для создания и поддержания незатухающего автоколебательного режима работы ППВ и преобразования временного сдвига между синусоидальными сигналами адаптеров в частотные выходные сигналы с учетом температуры рабочей жидкости (савтоматической термокомпенсацией).ЭБП-М2 имеет взрывозащищенное исполнение, вид – «взрывонепроницаемая оболочка» и «искробезопасная цепь»; маркировка по взрывозащите – 1Exd[ib]IIBT4.Счетчики МАСК выпускаются в вариантах исполнения по точности – «I», «II».Измеряемая среда – жидкость:температура, °С ........................................................ -55 … +120вязкость, мм2/с ........................................................ 0,6 … 4600плотность, г/см3 ....................................................... 0,5 … 1,9давление, МПа (кгс/см2) ........................................... 0,1(1,0) … 6,3(63,0)Допускается содержание свободного газа в жидкости до 2% в зависимости от ее вязкости.
Допускается применение счетчика для измерения массового количества газообразного продукта при объемном расходе газа не более восьмизначений максимально допустимого расхода на воде, выраженных в м3/ч и при рабочем давлении.
Результаты измерений выдаются в виде серии последовательных электрических импульсов во внешние линии связи и визуально на дисплееблока преобразователя.
Счетчик МАСК предназначен для работы в качестве преобразователя - измерительного прибора с наличием дисплея для представления результатов измерения и передачи этих результатов в виде стандартных цифровых сигналов в верхний уровень системы информации иуправления объектами, например, в систему телемеханики.
Состав изделия:• преобразователь первичный вибрационный – ППВ;• блок электронный преобразователя – ЭБП-М2.ППВ является датчиком счетчика и предназначен для преобразования массового расхода жидкости в синусоидальные сигналы адаптеров, передаваемые в ЭБП-М2.ППВ имеет два исполнения корпуса:- исполнение I – потокораспределитель (литой корпус с параллельным расположением фланцев);- исполнение II – сварной корпус с расположением фланцев в одной плоскости.ППВ имеет взрывозащищенное исполнение, вид – «искробезопасная цепь», маркировка по взрывозащите – 1ExibIIBT4.ЭБП-М2 предназначен для создания и поддержания незатухающего автоколебательного режима работы ППВ и преобразования временного сдвига между синусоидальными сигналами адаптеров в частотные выходные сигналы с учетом температуры рабочей жидкости (савтоматической термокомпенсацией).ЭБП-М2 имеет взрывозащищенное исполнение, вид – «взрывонепроницаемая оболочка» и «искробезопасная цепь»; маркировка по взрывозащите – 1Exd[ib]IIBT4.Счетчики МАСК выпускаются в вариантах исполнения по точности – «I», «II».Измеряемая среда – жидкость:температура, °С ........................................................ -55 … +120вязкость, мм2/с ........................................................ 0,6 … 4600плотность, г/см3 ....................................................... 0,5 … 1,9давление, МПа (кгс/см2) ........................................... 0,1(1,0) … 6,3(63,0)Допускается содержание свободного газа в жидкости до 2% в зависимости от ее вязкости.
Условия эксплуатации составных частей счетчика
| ППВ, ЭБП-М2 во взрывоопасной зоне: | |
| температура окружающего воздуха, °С | -50 ... +50 |
| верхнее значение относительной влажности,% притемпературе +35 °С | 95 (и более низких температурах, безконденсации влаги) |
| напряженность внешнего магнитного постоянного ипеременного поля, не более, А/м | 40 |
| место размещения | открытое пространство |
| степень защиты оболочки по ГОСТ 14254-89 | IP54 |
| Остальной вторичной аппаратуры, включая составные части ПК вне взрывоопасной зоны: | |
| температура окружающего воздуха, °С | 5 ... +50 |
| верхнее значение относительной влажности,% притемпературе +35 °С | 80 (и более низких температурах, безконденсации влаги) |
| место размещения | обогреваемое или охлаждаемоепомещение |
| степень защиты оболочки | IP4Х |
| Габаритные размеры ЭБП-М2, мм, не более | 135х120х250 |
| Масса ЭБП-М2, кг, не более | 3,5 |
| Средняя наработка на отказ, ч | 20000 |
| Режим работы | непрерывный |
| Срок службы, лет, не менее | 8 |
Пределы допускаемого значения относительной погрешности счетчика во всем диапазонерабочих температур жидкости при измерении ее массы за время измерения не менее 1 мин:
Вариант I:
- в диапазоне расходов (30-200)% от Gmах, %, не более ............................................................... ± 0,25
- в диапазоне расходов (10-30)% от Gmax, %, не более ................................................................ ± 0,5
- в диапазоне расходов (2-10)% от Gmax, %, не более ................................................................... ± 1,5
Вариант II:
- в диапазоне расходов (30-200)% от Gmах, %, не более ............................................................... ± 0,5
- в диапазоне расходов (10-30)% от Gmax, %, не более ................................................................. ± 1,0
- в диапазоне расходов (2-10)% от Gmax, %, не более ................................................................... ± 3,0
Предел допускаемого значения абсолютной погрешности измерения плотности составляет, г/см3 ... ± 0,002
Потеря давления на ППВ при максимальном рабочем расходе
При измерении на воде, не более, МПа (кгс/см2) ............................................................................ 0,05 (0,5)
Допускается измерение массы жидкости при увеличении (по заказу) верхнего значения диапазона расхода Gmax в 2 раза без потери точности при допускаемом падении давления на ППВ до значения 0,2 МПа.
Параметры выходных импульсных сигналов «весовой импульс» из ЭБП-М2:
-диапазон напряжений выходного импульсного сигнала соответствующий:- высокому уровню сигнала, не менее, В ............................................ 15
- низкому уровню сигнала, не более, В .............................................. 1
ток нагрузки:
- вытекающий, не более, мА ............................................................. 3
- втекающий, не более, мА ............................................................... 30
Выходные частотные сигналы в цифровом виде из ЭБП-М2 соответствуют стандарту RS 485.
Обмен цифровой информацией между ЭБП-М2 и системой верхнего уровня осуществляется по протоколу обмена MODBUS.
Вариант I:
- в диапазоне расходов (30-200)% от Gmах, %, не более ............................................................... ± 0,25
- в диапазоне расходов (10-30)% от Gmax, %, не более ................................................................ ± 0,5
- в диапазоне расходов (2-10)% от Gmax, %, не более ................................................................... ± 1,5
Вариант II:
- в диапазоне расходов (30-200)% от Gmах, %, не более ............................................................... ± 0,5
- в диапазоне расходов (10-30)% от Gmax, %, не более ................................................................. ± 1,0
- в диапазоне расходов (2-10)% от Gmax, %, не более ................................................................... ± 3,0
Предел допускаемого значения абсолютной погрешности измерения плотности составляет, г/см3 ... ± 0,002
Потеря давления на ППВ при максимальном рабочем расходе
При измерении на воде, не более, МПа (кгс/см2) ............................................................................ 0,05 (0,5)
Допускается измерение массы жидкости при увеличении (по заказу) верхнего значения диапазона расхода Gmax в 2 раза без потери точности при допускаемом падении давления на ППВ до значения 0,2 МПа.
Параметры выходных импульсных сигналов «весовой импульс» из ЭБП-М2:
-диапазон напряжений выходного импульсного сигнала соответствующий:- высокому уровню сигнала, не менее, В ............................................ 15
- низкому уровню сигнала, не более, В .............................................. 1
ток нагрузки:
- вытекающий, не более, мА ............................................................. 3
- втекающий, не более, мА ............................................................... 30
Выходные частотные сигналы в цифровом виде из ЭБП-М2 соответствуют стандарту RS 485.
Обмен цифровой информацией между ЭБП-М2 и системой верхнего уровня осуществляется по протоколу обмена MODBUS.
| Параметры электропитания ЭБП-М2: | |
| напряжение постоянного тока, В | 24 |
| потребляемая мощность, Вт | 15 |
| Искробезопасные входные электрические параметры блока искрозащиты ЭБП-М2: | |
| по цепи питания: | |
| напряжение, Uо, не более, В | 11 |
| ток, Iо, не более, мА | 190 |
| по цепи передачи информации: | |
| напряжение, Ui, не более, В | 7 |
| ток, Ii, не более, мА | 20 |
| внешняя емкость, Со, не более, мкФ | 0,1 |
| внешняя индуктивность, Lo, не более, мГн | 31,5 |

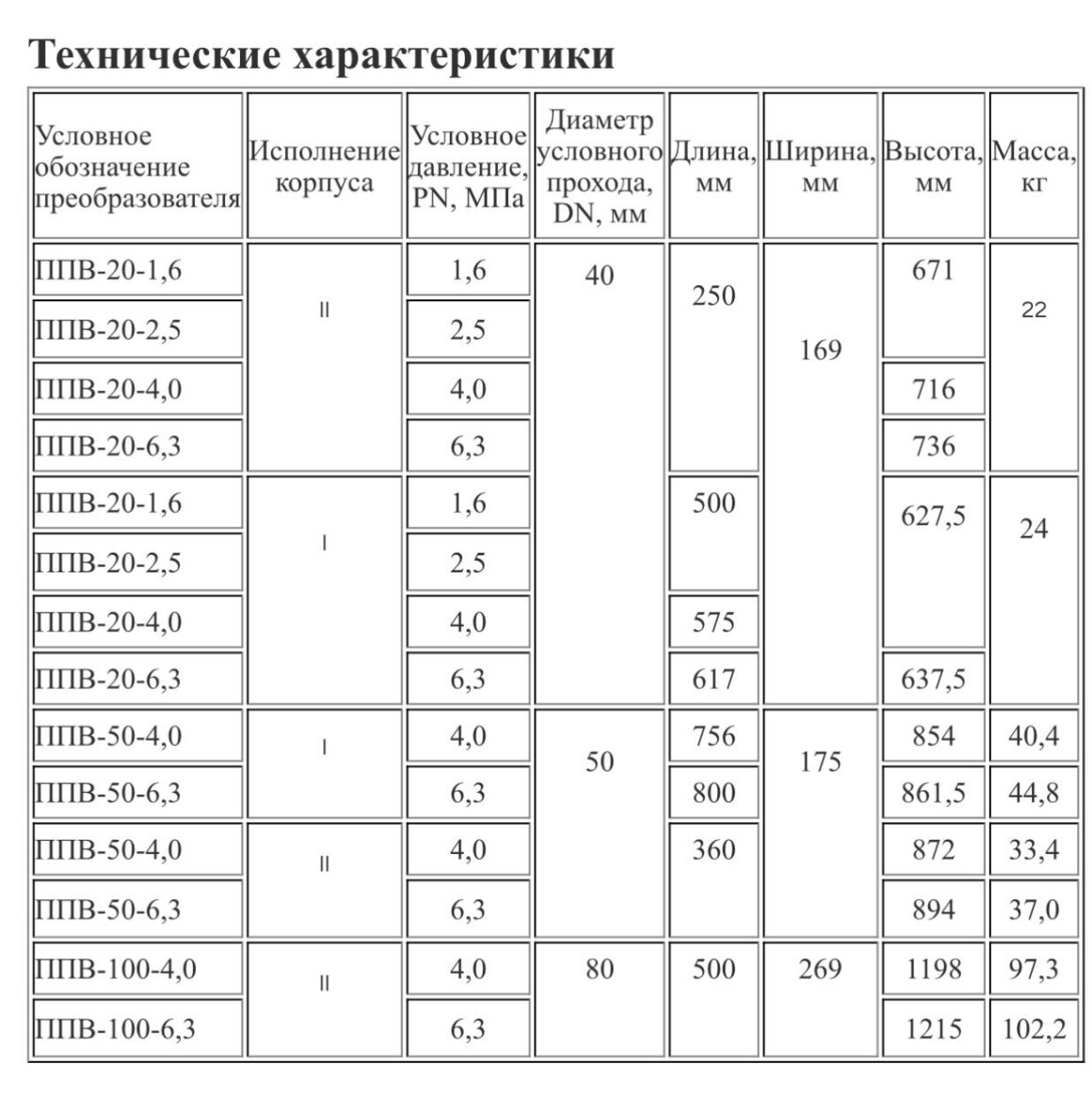

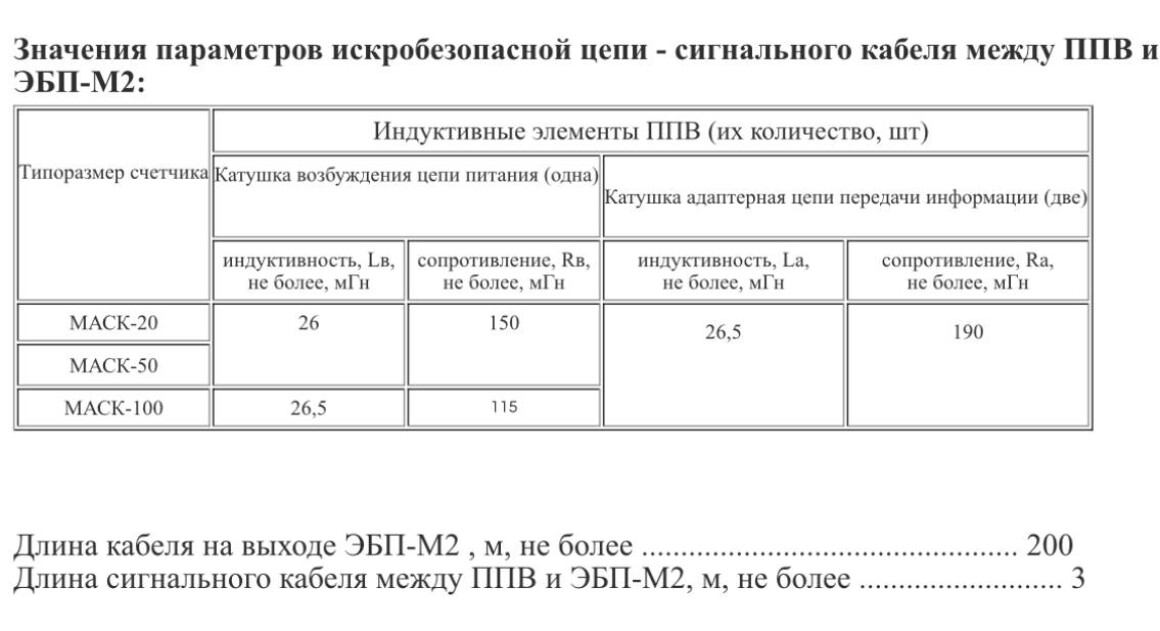

| Значения параметров искробезопасной цепи - сигнального кабеля между ППВ и ЭБП-М2: | |
| индуктивность Lкаб., не более, мГн | 0,5 |
| емкость Скаб., не более, мкФ | 0,1 |
