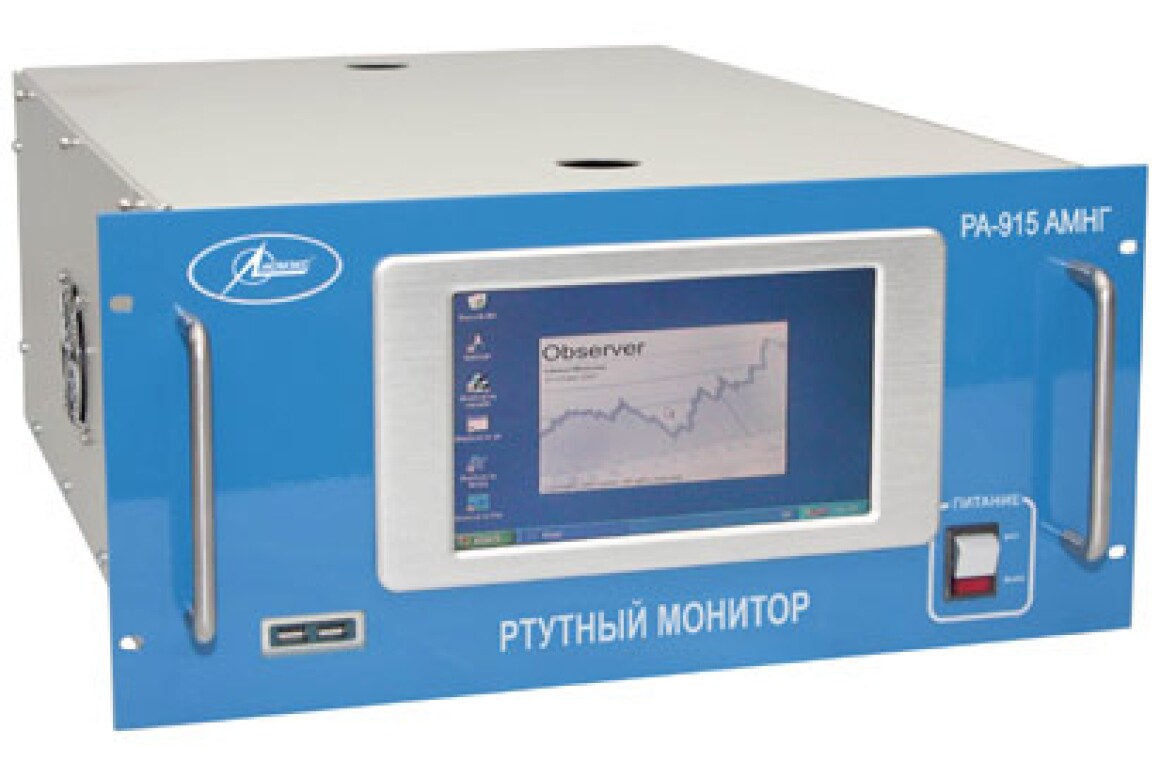

Монитор ртути типа РА-915АМ для анализа природного газа

«Монитор ртути типа РА915АМ для анализа природного газа» предназначен для долговременного непрерывного измерения массовой концентрации паров ртути в природном и технологическом газе, дымовых выбросах. Автоматический контроль содержания ртути в газах востребован на предприятиях, добывающих, транспортирующих и перерабатывающих нефть и газ.

Встроенный компьютер контролирует процесс измерений, обработку данных и их передачу в режиме онлайн по протоколу GESYTEC, Modbus (по RS 232/485 или TCP/IP), по токовой петле или в режиме офлайн через USB-интерфейс.

Метод анализа - атомно-абсорбционная спектрометрия с Зеемановской коррекцией неселективного поглощения.

Соответствие методике Газпром 5.16-2012 «Природный газ. Методика определения ртути методом атомно-абсорбционной спектрометрии (холодного пара)» (ФР.1.31.2013.14986).

ДОСТОИНСТВА
-Прямое непрерывное измерение концентрации ртути в газе
-Низкий предел обнаружения и широкий диапазон измерений
-Высокая селективность
-Стабильность калибровки
-Отсутствие сорбционных ловушек для предварительного концентрирования
-Отсутствие дополнительных газов для проведения анализа
-Автоматический учет дрейфа нуля
-Автоматический пересчет результатов измерения к стандартным условиям
-Автоматический контроль состояния монитора
-Надежность конструкции, минимальные затраты при обслуживании
-Возможность изменения конфигурации монитора в соответствии с требованиями заказчика
ИСПОЛНЕНИЕ
Монитор ртути предназначен для эксплуатации внутри помещений или в шкафах с контролем микроклимата.По согласованию с Заказчиком, мониторы ртути могут быть выполнены во взрывобезопасном исполнении.

Мониторы выпускаются в следующих исполнениях:

-мониторы ртути РА915АМ -1 (исполнение 1) с аналитической кюветой, имеющей длину оптического пути 9600 мм для проведения непрерывных измерений низких концентраций содержания ртути в природном газе;
-мониторы ртути РА915АМ-2 (исполнение 2) с аналитической кюветой, имеющей длину оптического пути 1600 мм для проведения непрерывных измерений высоких концентраций содержания ртути в природном газе.
Монитор может быть установлен в стандартную 19” стойку.

Сертификация

Госреестр СИ РФ № 68340-17, срок действия до 15.08.2027
Госреестр СИ Казахстана № KZ.02.03.02371-2024/68340-17 от 06.11.2024
Декларация о соответствии ЕАЭС № RU Д-RU.PA01.B.50698/21 от 07.10.2021
Код КНО 03.10.10.05.00
Код КНО 03.06.02.01.00
ОКПД 2 26.51.53.110

Технические характеристики


Метрологические характеристики
Диапазон измерений массовой концентрации паров ртути в газовой среде при времени усреднения выходного сигнала 4 мин, нг/м3:
исполнение РА-915АМ-1	от 1,0 до 20000
исполнение РА-915АМ-2	от 10 до 120000
Длина оптического пути аналитической кюветы, мм:
исполнение РА-915АМ-1	9600
исполнение РА-915АМ-2	1600
Технические характеристики
Коэффициент поглощения паров ртути встроенным сорбционнымфильтром, %, не менее	98
Объемный расход анализируемого газа на входе монитора, дм3/мин,не менее	4
Электропитание мониторов от сети переменного тока:
напряжение, В	220 ± 22
частота, Гц	50 ± 1
Потребляемая мощность, В×А, не более	150
Габаритные размеры (Д´Ш´В), мм, не более	665x482x222
Масса, кг, не более	25
Условия эксплуатации:
температура окружающего воздуха, °C	от 10 до 35
относительная влажность (при 25 °C), %, не более	80
атмосферное давление, кПа	от 84 до 106,7
относительная влажность анализируемого газа (при 20°С), %, не более	99
Средняя наработка на отказ, ч	12000
Средний срок службы, лет	5
