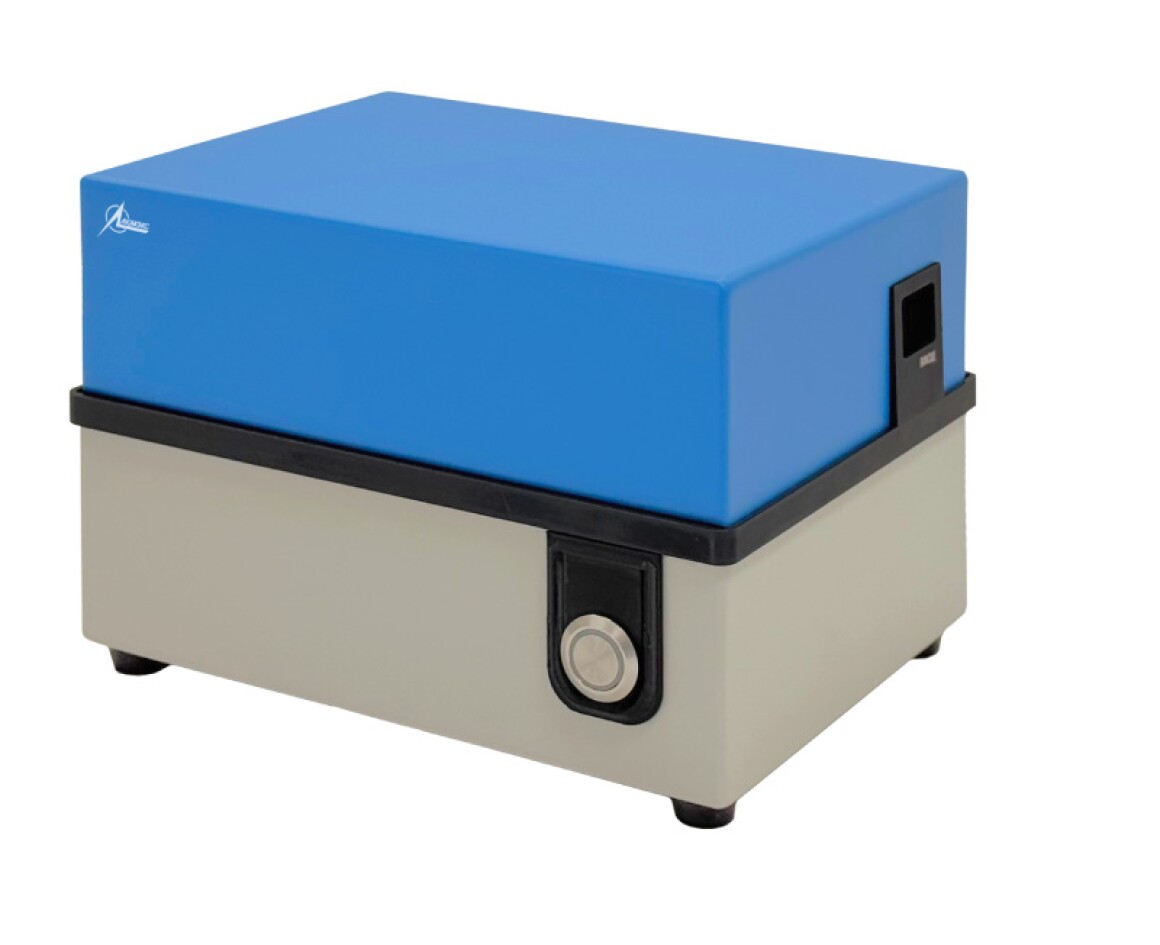

Монохроматор «ЛМ-5»
Монохроматор «ЛМ-5» предназначен для работы совместно со спектрофлуориметром «Панорама-М». «ЛМ-5» используется как устройство спектральной селекции при анализе интенсивности входящего излучения и/или как перестраиваемый узкополосный фильтр для широкополосных источников.
Преимущества
-специальный профиль штриха нарезки решетки позволяет осуществлять фокусировку излучения в плоскости выходной щели монохроматора без применения дополнительных оптических элементов во всём спектральном диапазоне;
отсутствие дополнительной оптики обеспечивает высокую общую -светосилу прибора и низкий уровень паразитного рассеяния;
использование кварцевых волоконных световодов обуславливает исключительную гибкость при компоновке приборных комплексов на рабочем столе без традиционной оптической плиты или скамьи;
-применение 200-микронных кварцевых световодов, из которых формируются входная и выходная щели монохроматора, позволяет создавать спектральный комплекс с разрешением до 1,5 нм.
Рекомендуемый комплект поставки
-монохроматор «ЛМ-5» с комплектом ВОЛС по выбору заказчика.
По желанию заказчика:
-спектрофлуориметр «Панорама-М» со специализированным ПО;
-приставки для измерений вне кюветного отделения спектрофлуориметра.
Преимущества
-специальный профиль штриха нарезки решетки позволяет осуществлять фокусировку излучения в плоскости выходной щели монохроматора без применения дополнительных оптических элементов во всём спектральном диапазоне;
отсутствие дополнительной оптики обеспечивает высокую общую -светосилу прибора и низкий уровень паразитного рассеяния;
использование кварцевых волоконных световодов обуславливает исключительную гибкость при компоновке приборных комплексов на рабочем столе без традиционной оптической плиты или скамьи;
-применение 200-микронных кварцевых световодов, из которых формируются входная и выходная щели монохроматора, позволяет создавать спектральный комплекс с разрешением до 1,5 нм.
Рекомендуемый комплект поставки
-монохроматор «ЛМ-5» с комплектом ВОЛС по выбору заказчика.
По желанию заказчика:
-спектрофлуориметр «Панорама-М» со специализированным ПО;
-приставки для измерений вне кюветного отделения спектрофлуориметра.
Технические характеристики
| Спектральный диапазон рабочих длин волн | 190-900 нм |
| Относительное отверстие, не менее | 1:3,3 |
| Дифракционная решетка: | |
| - число штрихов на миллиметр | 1200 |
| - радиус кривизны | 125 мм |
| - область максимальной концентрации энергии | 400 нм |
| - размер заштрихованной поверхности, не менее | 32х35 мм2 |
| - рабочий порядок спектра | первый |
| Обратная линейная дисперсия | 6,7 нм/мм |
| Волоконно-оптическая линия связи: | |
| - ширина щели не более | 0,2 мм |
| - высота щели не более | 5 мм |
| Спектральное разрешение: | |
| - в диапазоне 220–700 нм, не более | 1,5 нм |
| - в диапазоне 700–900 нм, не более | 2,5 нм |
| - в районе нулевого порядка | 7 нм |
| Точность установки длины волны, не более | ±0,2 нм |
| Питание от сети переменного тока: | |
| - напряжение питания | 230±23 В |
| - частота | 50±1 Гц |
| Потребляемая мощность, не более | 40 В·А |
| Габариты (Д×Ш×В), не более | 205x150x150 мм |
| Масса, не более | 3 кг |
