Портативная лазерная система центровки VIBRO-LASER EX
Система лазерной центровки в комплектации EX относится к взрывозащищенному электрооборудованию и соответствует требованиям технического регламента Таможенного союза о безопасности оборудования для работы во взрывоопасных средах.
ЧАСОВОЙ МЕТОД
Измерения выполняются в последовательности 9–12–3. Это классический трехточечный метод, который можно использовать в большинстве случаев.
МЯГКАЯ ЛАПА
Позволяет проводит проверку каждой опоры и выводит результат на дисплей. Перед началом любой центровки необходимо устранить люфт прилегания опор.
УСЕЧЁННЫЙ УГОЛ
Применяется, когда по каким‑либо причинам невозможно провернуть вал на 180 градусов. Минимальный угол поворота валов между замерами 20 градусов, а суммарный угол 40 градусов будет достаточен для расчётов всех перемещений.
ВЕРТИКАЛЬНАЯ ЦЕНТРОВКА
Измерение и выравнивание вертикальных и фланцевых станков с помощью специальной программы.
ЧАСОВОЙ МЕТОД
Измерения выполняются в последовательности 9–12–3. Это классический трехточечный метод, который можно использовать в большинстве случаев.
МЯГКАЯ ЛАПА
Позволяет проводит проверку каждой опоры и выводит результат на дисплей. Перед началом любой центровки необходимо устранить люфт прилегания опор.
УСЕЧЁННЫЙ УГОЛ
Применяется, когда по каким‑либо причинам невозможно провернуть вал на 180 градусов. Минимальный угол поворота валов между замерами 20 градусов, а суммарный угол 40 градусов будет достаточен для расчётов всех перемещений.
ВЕРТИКАЛЬНАЯ ЦЕНТРОВКА
Измерение и выравнивание вертикальных и фланцевых станков с помощью специальной программы.

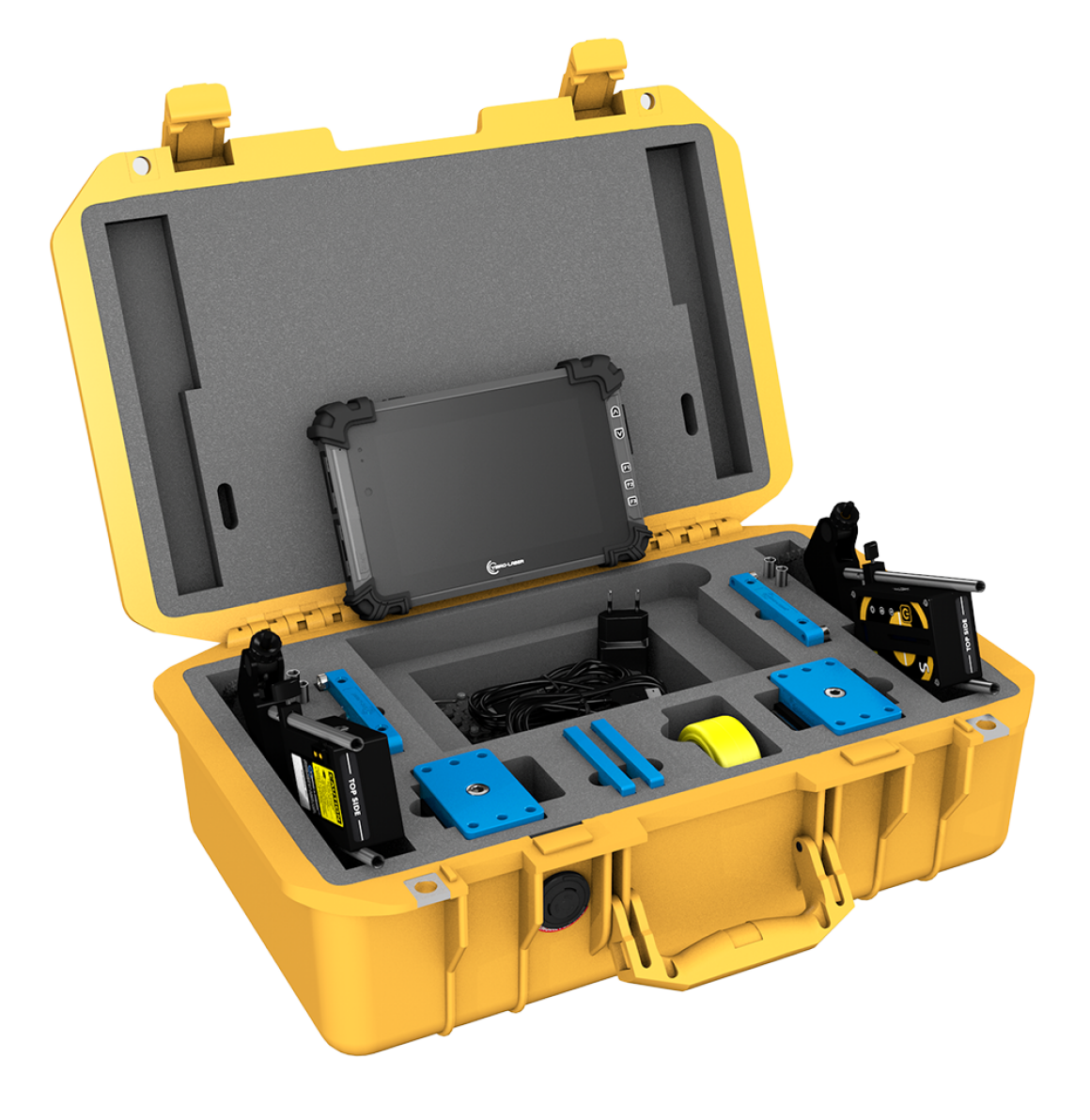

Комплектация:
-Дисплейный блок ЕХ (1 шт.) ЕХ
-Измерительный блок M (1 шт.)
-ЕХ Измерительный блок S (1 шт.)
-Призматическое крепление (2 шт.)
-Стойки для призматического крепления 160 мм (4 шт.)
-Удлинительные стойки 120 мм (4 шт.)
-Цепь длинной 480 мм с креплением (2 шт.)
-Удлинительная цепь 480 мм с замком (2 шт.)
-Затяжной ключ (1 шт.)
-Кабель USB (2 шт.)
-Сетевой адаптер (1 шт.)
-Измерительная рулетка (1 шт.)
-Ударопрочный кейс (1 шт.)
-Руководство по эксплуатации
Опции дополнительно выбираются заказчиком:
-Торцевое магнитное крепление (2 шт.)
-Магнитное крепление - 2 шт
-Крепление выносное L-50 мм (2 шт)
-Крепление для невращающихся валов (2 шт.)
-Тонкое призматическое крепление (2 шт)
-Крепление измерительных блоков (для функции карданный вал) ( 1 компл)
-Модуль для центровки ременных передач (1 компл)
-Дисплейный блок ЕХ (1 шт.) ЕХ
-Измерительный блок M (1 шт.)
-ЕХ Измерительный блок S (1 шт.)
-Призматическое крепление (2 шт.)
-Стойки для призматического крепления 160 мм (4 шт.)
-Удлинительные стойки 120 мм (4 шт.)
-Цепь длинной 480 мм с креплением (2 шт.)
-Удлинительная цепь 480 мм с замком (2 шт.)
-Затяжной ключ (1 шт.)
-Кабель USB (2 шт.)
-Сетевой адаптер (1 шт.)
-Измерительная рулетка (1 шт.)
-Ударопрочный кейс (1 шт.)
-Руководство по эксплуатации
Опции дополнительно выбираются заказчиком:
-Торцевое магнитное крепление (2 шт.)
-Магнитное крепление - 2 шт
-Крепление выносное L-50 мм (2 шт)
-Крепление для невращающихся валов (2 шт.)
-Тонкое призматическое крепление (2 шт)
-Крепление измерительных блоков (для функции карданный вал) ( 1 компл)
-Модуль для центровки ременных передач (1 компл)
Технические характеристики
