Портативная лазерная система центровки VIBRO-LASER PRO
Система лазерной центровки в комплектации PRO объединяет в себе все основные функции. Кроме того, открывает пользователю возможность использовать разные методы измерений, такие как многоточечный и непрерывный.
VIBRO-LASER | PRO
Система в комплектации PRO идеально подходит для задач центровки крупногабаритного оборудования, а также для высокоскоростных машин на подшипниках качения и скольжения. Система лазерной центровки в комплектации PRO — это ваш надежный партнер в увеличении производительности работы со сложным оборудованием.
VIBRO-LASER — это наиболее подходящий инструмент для центровки основной доли парка роторного оборудования на производственном предприятии с высокой точностью и эффективностью. VIBRO-LASER обеспечивает правильную центровку, сводя к минимуму ненужный износ, и позволяет оборудованию работать на полную мощность в течение длительного времени.
Откройте для себя систему лазерной центровки VIBRO-LASER, предназначенную для повышения эффективности, экономии ресурсов и продления срока службы роторных машин.
Оптимизируйте и обеспечьте производительность вашего оборудования c VIBRO-LASER, гарантируя себе возможность сосредоточиться на решении исключительно критичных производственных вопросов.
ЧАСОВОЙ МЕТОД
Измерения выполняются в последовательности 9–12–3. Это классический трехточечный метод, который можно использовать в большинстве случаев.
МЯГКАЯ ЛАПА
Позволяет проводит проверку каждой опоры и выводит результат на дисплей. Перед началом любой центровки необходимо устранить люфт прилегания опор.
УСЕЧЁННЫЙ УГОЛ
Применяется, когда по каким‑либо причинам невозможно провернуть вал на 180 градусов. Минимальный угол поворота валов между замерами 20 градусов, а суммарный угол 40 градусов будет достаточен для расчётов всех перемещений.
ПРОМЕЖУТОЧНЫЙ ВАЛ
Применяется, когда по каким‑либо причинам невозможно провернуть вал на 180 градусов. Минимальный угол поворота валов между замерами 20 градусов, а суммарный угол 40 градусов будет достаточен для расчётов всех перемещений.
ВЕРТИКАЛЬНАЯ ЦЕНТРОВКА
Измерение и выравнивание вертикальных и фланцевых станков с помощью специальной программы.
БЛОКИРОВКА ПАРЫ ЛАП (ОПОР)
Функция дает возможность выбора регулируемых лап (опор) на агрегате для оптимального перемещения оборудования в зону допуска.
КАРДАННЫЙ ВАЛ
Применяется при центровке агрегатов, связанных между собой карданной передачей. Требуется дополнительное крепление
VIBRO-LASER | PRO
Система в комплектации PRO идеально подходит для задач центровки крупногабаритного оборудования, а также для высокоскоростных машин на подшипниках качения и скольжения. Система лазерной центровки в комплектации PRO — это ваш надежный партнер в увеличении производительности работы со сложным оборудованием.
VIBRO-LASER — это наиболее подходящий инструмент для центровки основной доли парка роторного оборудования на производственном предприятии с высокой точностью и эффективностью. VIBRO-LASER обеспечивает правильную центровку, сводя к минимуму ненужный износ, и позволяет оборудованию работать на полную мощность в течение длительного времени.
Откройте для себя систему лазерной центровки VIBRO-LASER, предназначенную для повышения эффективности, экономии ресурсов и продления срока службы роторных машин.
Оптимизируйте и обеспечьте производительность вашего оборудования c VIBRO-LASER, гарантируя себе возможность сосредоточиться на решении исключительно критичных производственных вопросов.
ЧАСОВОЙ МЕТОД
Измерения выполняются в последовательности 9–12–3. Это классический трехточечный метод, который можно использовать в большинстве случаев.
МЯГКАЯ ЛАПА
Позволяет проводит проверку каждой опоры и выводит результат на дисплей. Перед началом любой центровки необходимо устранить люфт прилегания опор.
УСЕЧЁННЫЙ УГОЛ
Применяется, когда по каким‑либо причинам невозможно провернуть вал на 180 градусов. Минимальный угол поворота валов между замерами 20 градусов, а суммарный угол 40 градусов будет достаточен для расчётов всех перемещений.
ПРОМЕЖУТОЧНЫЙ ВАЛ
Применяется, когда по каким‑либо причинам невозможно провернуть вал на 180 градусов. Минимальный угол поворота валов между замерами 20 градусов, а суммарный угол 40 градусов будет достаточен для расчётов всех перемещений.
ВЕРТИКАЛЬНАЯ ЦЕНТРОВКА
Измерение и выравнивание вертикальных и фланцевых станков с помощью специальной программы.
БЛОКИРОВКА ПАРЫ ЛАП (ОПОР)
Функция дает возможность выбора регулируемых лап (опор) на агрегате для оптимального перемещения оборудования в зону допуска.
КАРДАННЫЙ ВАЛ
Применяется при центровке агрегатов, связанных между собой карданной передачей. Требуется дополнительное крепление

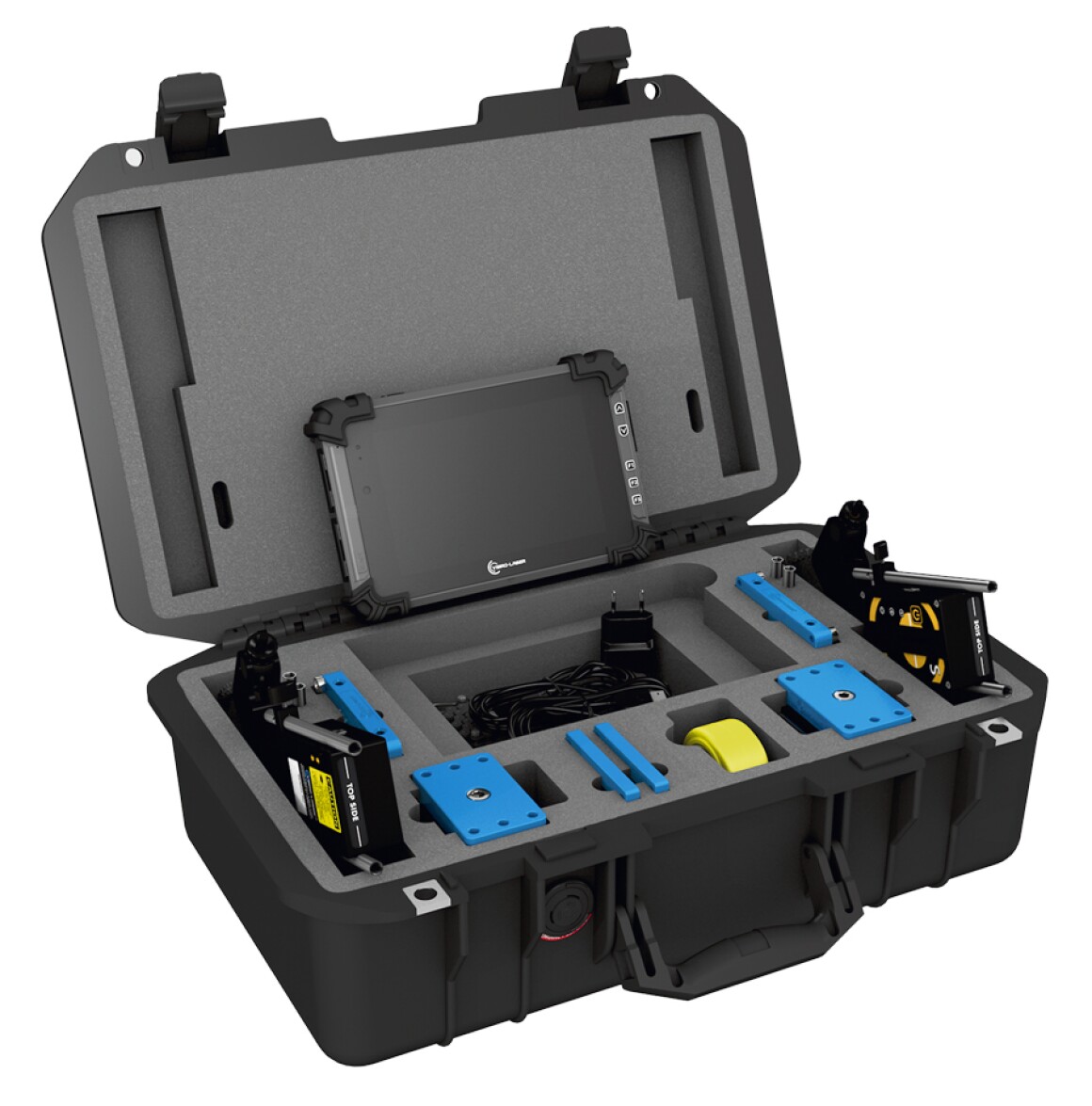

Комплектация

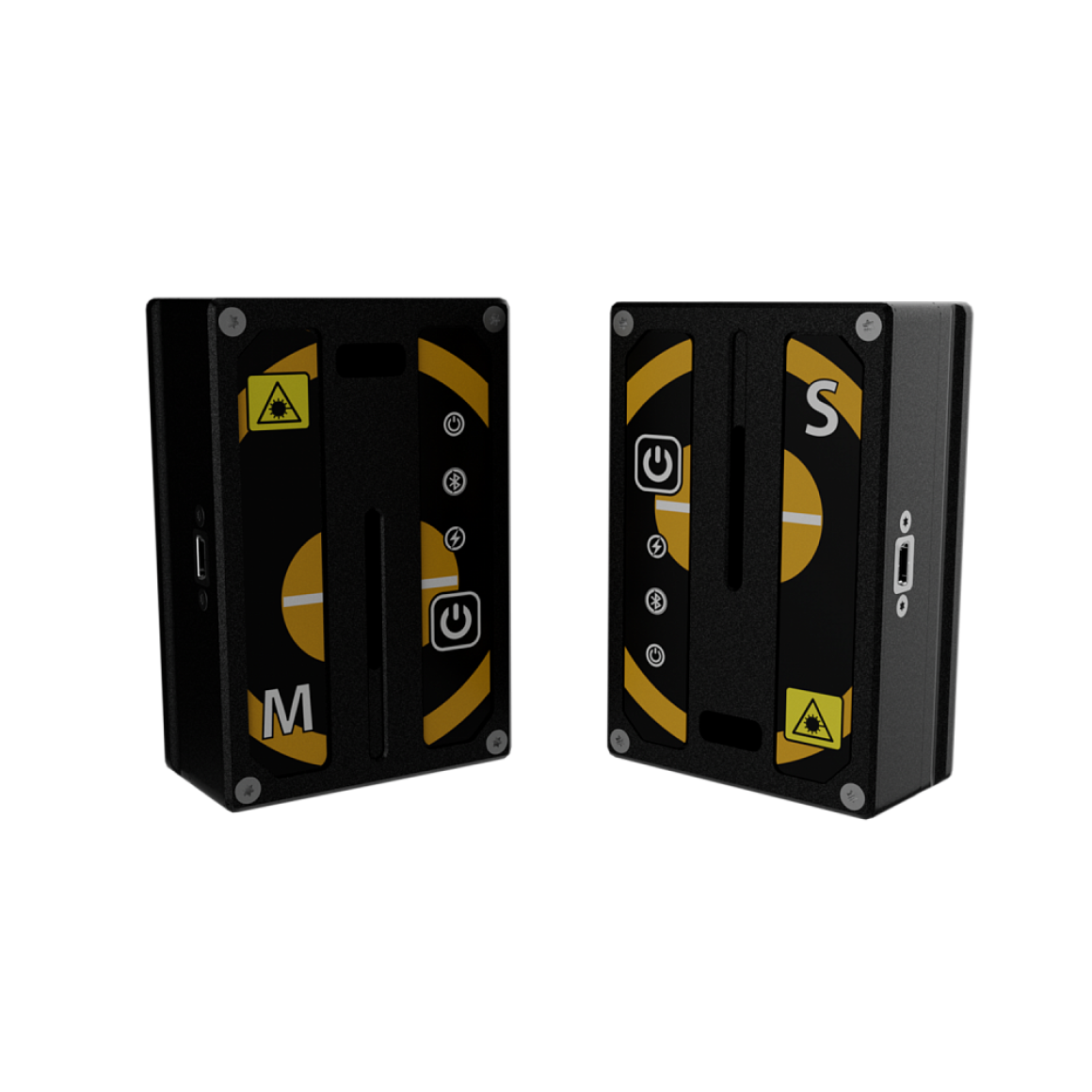

-ИЗМЕРИТЕЛЬНЫЕ БЛОКИ (S И M)
Измерительные блоки М и S устанавливаются на сопрягаемые валы напротив друг друга, включают в себя источник лазерного луча и CCD-детектор.
-СТАНДАРТНОЕ ЦЕПНОЕ КРЕПЛЕНИЕ СО СТОЙКАМИ (2 ШТ.)
V-образное крепление с цепью используется для установки измерительных блоков на валу диаметром от 25 до 225 мм (от 1 дюйма до 8,6 дюйма).

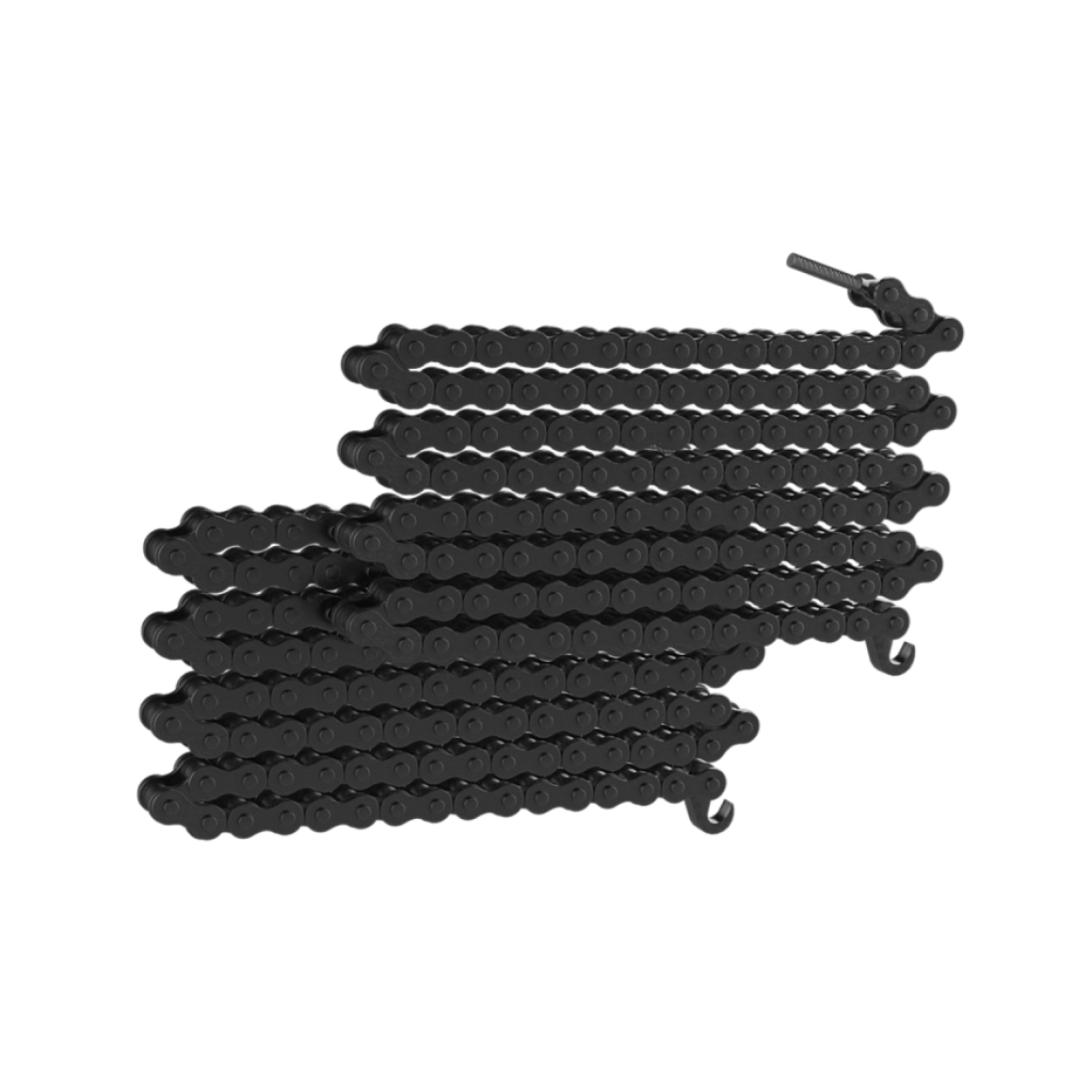

-УДЛИНИТЕЛЬНАЯ ЦЕПЬ (С КАРАБИНАМИ, 2 ШТ.)
Используется для установки на валах большого диаметра.
-УДЛИНИТЕЛЬНЫЕ СТОЙКИ (120 ММ, 4 ШТ.)
Используют для увеличения высоты крепления измерительных блоков.
-МАГНИТНОЕ КРЕПЛЕНИЕ (2 ШТ.)
Магнитное крепление предназначено для установки измерительных датчиков на вал, где невозможно использовать цепные крепления, а также на вал большого диаметра, где длины дополнительных цепей крепления не хватает для обхвата вала.
-ТОРЦЕВОЕ МАГНИТНОЕ КРЕПЛЕНИЕ (2 шт.)
Магнитные торцевые крепления используются для крепления измерительных блоков на боковой стороне муфты с помощью сильных магнитов, когда использование цепных креплений невозможно ввиду конструктивных ограничений.
-ДИСПЛЕЙНЫЙ БЛОК (1 ШТ.)
Прочный планшет, сочетающий в себе универсальность и долговечность.
-ИЗМЕРИТЕЛЬНАЯ РУЛЕТКА (1 ШТ.)
Используется для ввода размеров перед началом проведения измерений.
-АДАПТЕР И USB-КАБЕЛЬ (1 КОМПЛЕКТ)
Адаптер работает в паре с USB-кабелем для подзарядки измерительных блоков.
-ЗАТЯЖНОЙ КЛЮЧ (1 ШТ.)
Служит для возможности замены крепежных стоек.
-ИЗМЕРИТЕЛЬНЫЕ БЛОКИ (S И M)
Измерительные блоки М и S устанавливаются на сопрягаемые валы напротив друг друга, включают в себя источник лазерного луча и CCD-детектор.
-СТАНДАРТНОЕ ЦЕПНОЕ КРЕПЛЕНИЕ СО СТОЙКАМИ (2 ШТ.)
V-образное крепление с цепью используется для установки измерительных блоков на валу диаметром от 25 до 225 мм (от 1 дюйма до 8,6 дюйма).
-УДЛИНИТЕЛЬНАЯ ЦЕПЬ (С КАРАБИНАМИ, 2 ШТ.)
Используется для установки на валах большого диаметра.
-УДЛИНИТЕЛЬНЫЕ СТОЙКИ (120 ММ, 4 ШТ.)
Используют для увеличения высоты крепления измерительных блоков.
-МАГНИТНОЕ КРЕПЛЕНИЕ (2 ШТ.)
Магнитное крепление предназначено для установки измерительных датчиков на вал, где невозможно использовать цепные крепления, а также на вал большого диаметра, где длины дополнительных цепей крепления не хватает для обхвата вала.
-ТОРЦЕВОЕ МАГНИТНОЕ КРЕПЛЕНИЕ (2 шт.)
Магнитные торцевые крепления используются для крепления измерительных блоков на боковой стороне муфты с помощью сильных магнитов, когда использование цепных креплений невозможно ввиду конструктивных ограничений.
-ДИСПЛЕЙНЫЙ БЛОК (1 ШТ.)
Прочный планшет, сочетающий в себе универсальность и долговечность.
-ИЗМЕРИТЕЛЬНАЯ РУЛЕТКА (1 ШТ.)
Используется для ввода размеров перед началом проведения измерений.
-АДАПТЕР И USB-КАБЕЛЬ (1 КОМПЛЕКТ)
Адаптер работает в паре с USB-кабелем для подзарядки измерительных блоков.
-ЗАТЯЖНОЙ КЛЮЧ (1 ШТ.)
Служит для возможности замены крепежных стоек.
Технические характеристики
