КОМПЛЕКС РЕГЕНЕРАЦИИ ТРАСФОРМАТОРНЫХ МАСЕЛ
ЗМО РЕГТРАНСМАС-1
ЗМО РЕГТРАНСМАС-1
1. Назначение
Комплекс регенерации трансформаторных масел ЗМО РЕГТРАНСМАС-1 (далее комплекс) предназначен для очистки масла с помощью отбельной глины от не фильтрующихся веществ, находящихся в масле в виде коллоидных растворов, а также осуществляет дегазацию и осушку масел от растворенной и капельной влаги термовакуумным способом, очистку от механических примесей фильтроэлементами с гофрированным фильтровальным слоем из комбинированного полотна.
Производительность работ при работе с другими жидкостями зависит от их вязкости. Чем ниже вязкость жидкости, тем выше производительности.
2. Декларирование
Установка декларирована в соответствии с Техническими регламентами таможенного союза ЕАЭС:
ТР ТС 010/2011 "О безопасности машин и оборудования";
ТР ТС 020/2011 "Электромагнитная совместимость технических средств",
Протоколы на установки вакуумной очистки промышленных масел и жидкостей к декларации о соответствии ЕАЭС от испытательной лаборатории аккредитованной федеральной службой РФ «Росаккредитация».
3. Гарантийный срок службы*
Срок гарантии - 12 месяцев.
Срок службы - 10 лет, не менее.
*при соблюдении условий эксплуатации и выполнения технического обслуживания, установленных паспортом и руководством по эксплуатации.
Характеристики

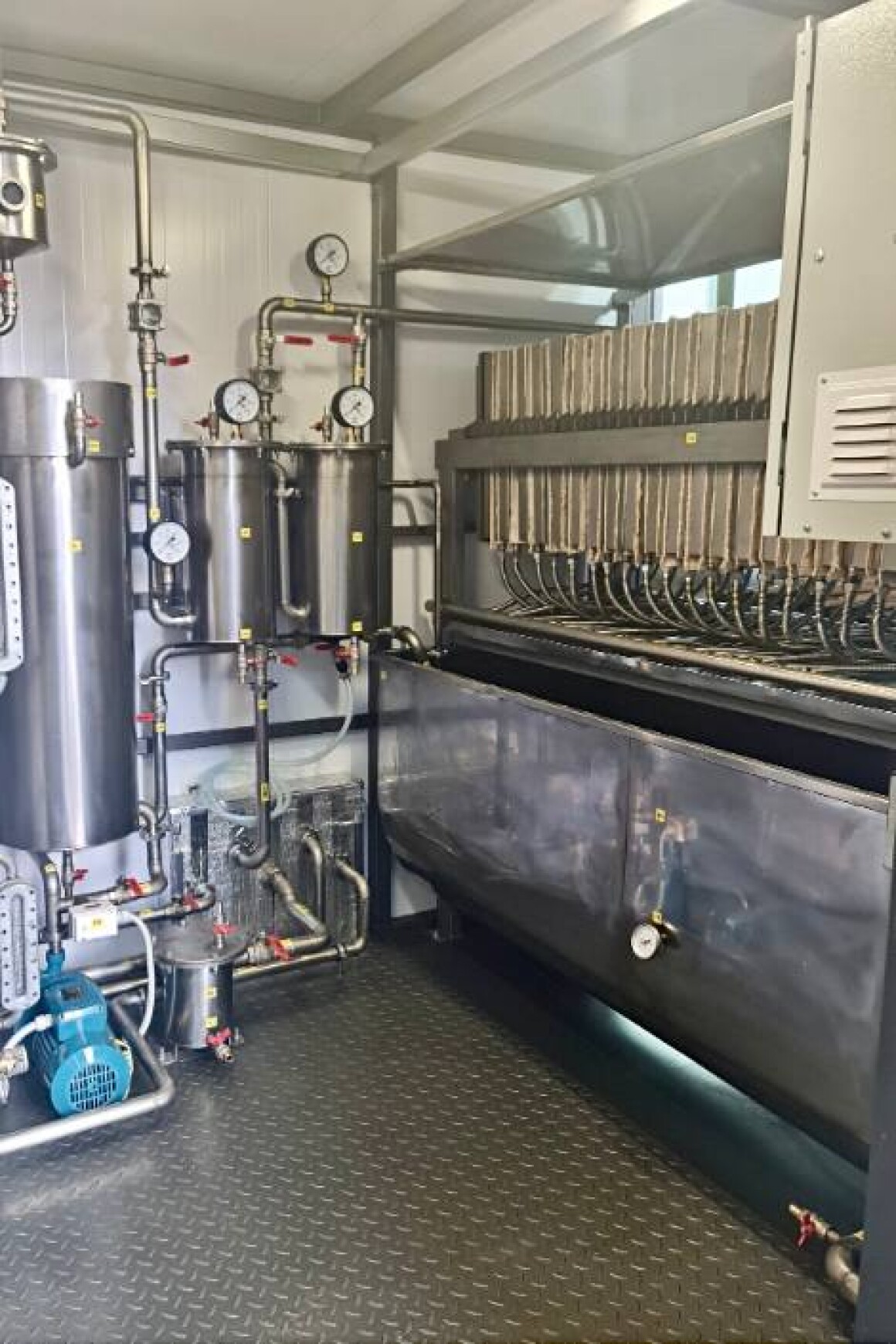

Блок регенерации масла
| Наименование показателя | Значение |
| Производительность установки (в режиме), м³/ч, не менее: | |
| -в режиме регенерации | 0,5 – 1 |
| - нагрева и фильтрации масла | 2 – 3 |
| - перекачки масла | 4 – 5 |
| Входной фильтр грубой очистки 1-й ступени, мкм | 50-100 |
| Каскад фильтров тонкой очистки, мкм - фильтр 2-й ступени - фильтр 3-й ступени |
20 5 |
| Тип нагревателя | кожухотрубчатый |
| Нагревательные элементы | слюдопластовые |
| Мощность нагревателя, кВт | 37,8 |
| Температура нагрева масла при регенерации, 0С, не более | 60 |
| Максимально допустимая температура нагрева масла 0С, не более | 80 |
| Удельная мощность нагревателя, Вт/см2 | 1,25 |
| Масляные насосы, шт. | 2 |
| Привод пресс-фильтра | гидравлический |
| Привод вытяжного устройства | электрический |
| Загрузочное устройство | наличие |
| Емкость приготовления взвеси отбельной глины | наличие |
| Промежуточная емкость хранения масла | наличие |
| Адсорбент | Активированная отбельная глина |
| Объем обрабатываемого масла до перезагрузки пресс-фильтра, м3 | 5 |
| Расход отбельной глины (для масла), кг/м3 Расход отбельной глины (для печного топлива), кг/м3 |
Не более 25 Не более 10 |
| Потери масла при регенерации, % | 3÷5 |
| Показатели масла после регенерации (при исходном состоянии масла не меньше): - tg δ при 900С; % - кислотное число, мг КОН/гр - изменение цветности |
0,5 (10) 0,01 (0,1) На 2-3 единицы |
Характеристики
Блок дегазации, осушки и фильтрации
| Наименование показателя | Значение |
| Производительность установки (в режиме), м³/ч, не менее: | |
| -в режиме регенерации | 3-5 |
| - нагрева и фильтрации масла | 7-9 |
| - перекачки масла | 10 |
| - азотирования | 4,5 |
| Показатели масла после обработки: | |
| - объемное газосодержание достигаемое за 1/3 проход(а), %, не более | 0,1 / 0,05 |
| - массовое влагосодержание достигаемое за 1/3 проход(а), % (г/т), не более | 0,001(10) / 0,0003(3) |
| - содержание механических примесей по ГОСТ 6370, % (г/т), не более | 0,00075(7,5) |
| - тонкость фильтрации, мкм, не более | 5(3) |
| - класс чистоты по ГОСТ 17216, не хуже | 9(8) |
| - пробивное напряжение, кВ, не менее | 70 |
| - содержание азота после азотирования, % | 8±0,5 |
| Параметры вакуумного агрегата: | |
| Тип (конструктивное исполнение) | двухступенчатый |
| 1-я ступень - форвакуумный насос: | |
| - тип | Пластинчато-роторный |
| - количество | 1 |
| - производительность, л/с(м3/ч), не менее | 18(65) |
| - пред. остаточное давление, Па (мбар), не более | 30(0,3) |
| - мощность электродвигателя, кВт | 1,5 |
| 2-я ступень - бустерный насос Рутса: | |
| - производительность, л/с(м3/ч), не менее | 150(540) |
| - пред. остаточное давление, Па (мбар), не более | 0,5(0,005) |
| - мощность электродвигателя, кВт | 2,2 |
| Охлаждение форвакуумных насосов | воздушное |
| Включение байпасной линии вакуумного агрегата | автоматическое |
| Отдельный выход для вакуумирования сторонних емкостей, Dn | 80 |
| Объем бака трансформатора, с достигаемым остаточным давлением при вакуумировании в 26 Па за рабочую смену, м3, не менее |
40 |
| Параметры ловушки-сепаратора: | |
| Тип (конструктивное исполнение) | лабиринтная (со шлюзом) |
| Элементы каплеуловителя | кольца Лессинга |
| Датчик уровня | электронный |
| Шлюз | автономный |
| Параметры и конструкция вакуум-дегазационной колонны: | |
| Тип (конструктивное исполнение) | однокаскадная |
| Расположение | вертикальное |
| Объем колонны, л | 250 |
| Площадь поверхности испарения, м2, не менее | 16 |
| Остаточное давление при проверке на герметичность, Па (мбар), не более | 13,3(0,133) |
| Натекание при проверке на герметичность за 1 час, Па (мбар), не более | 133(1,33) |
| Остаточное давление (в процессе дегазации и осушки), Па (мбар), не более | 60-100(0,6-1) |
| Способ дегазации | комбинированный |
| Распылитель: | |
| - тип (конструктивное исполнение) | струйная форсунка |
| - количество, шт. | 3 |
| Системная насадка: | |
| - количество, шт. | 1 |
| - наполнитель | кольца Лессинга |
| Датчик уровня пены: | |
| - тип (конструктивное исполнение) | ёмкостной (бесконтактный) |
| - количество, шт. | 1 |
| Датчик уровня масла: | |
| - количество, шт. | 2 |
| Смотровое окно, шт. | 2 |
| Манометрический преобразователь, шт. | 1 |
| Параметры проточного маслонагревателя: | |
| Тип (конструктивное исполнение) | кожухотрубчатый |
| Применяемые элементы нагрева | бескорпусные слюдопластовые |
| Удельная поверхностная мощность нагревателя, Вт/см2, не более | 1,25 |
| Мощность и количество групп нагревателя: | |
| - мощность нагревательного элемента, кВт | 0,9 |
| - количество групп | 4 |
| - общая мощность, кВт | 75,6 |
| Температура масла (устанавливается оператором), °С: | |
| - в режиме дегазации, осушки и фильтрации (рекомендуемая) | 60-65 |
| - в режиме нагрева и фильтрации (рекомендуемая) | 80-85 |
| - максимальная температура нагрева масла (допустимая) | 90 |
| Датчики контроля температуры, шт. | 1 |
| Параметры масляных насосов: | |
| Тип (конструктивное исполнение) | центробежные (моноблочные) |
| Диапазон температур рабочей среды насосов, °С | -10…+90 |
| Параметры контура системы фильтрации, мкм | |
| Многоразовый входной фильтр грубой очистки(1-я ступень) | 200 |
| Каскад фильтров тонкой очистки: | |
| - фильтр 2-й ступени | 5(3) |
| Общие показатели: | |
| Давление на выходе, МПа (кг/см2), не менее | |
| - в режиме дегазации, осушки и фильтрации | 0,30 (3,0) |
| - в режиме нагрева и фильтрации / перекачки | 0,30 (3,0) |
| Высота всасывания масла, м, не менее | 7 |
| Вход DN | 40 БРС |
| Выход DN | 25 БРС |
| Установленная мощность установки, кВт, не более | 85 |
| Напряжение питания, 3-х фазная сеть 50 Гц, В | 380 |

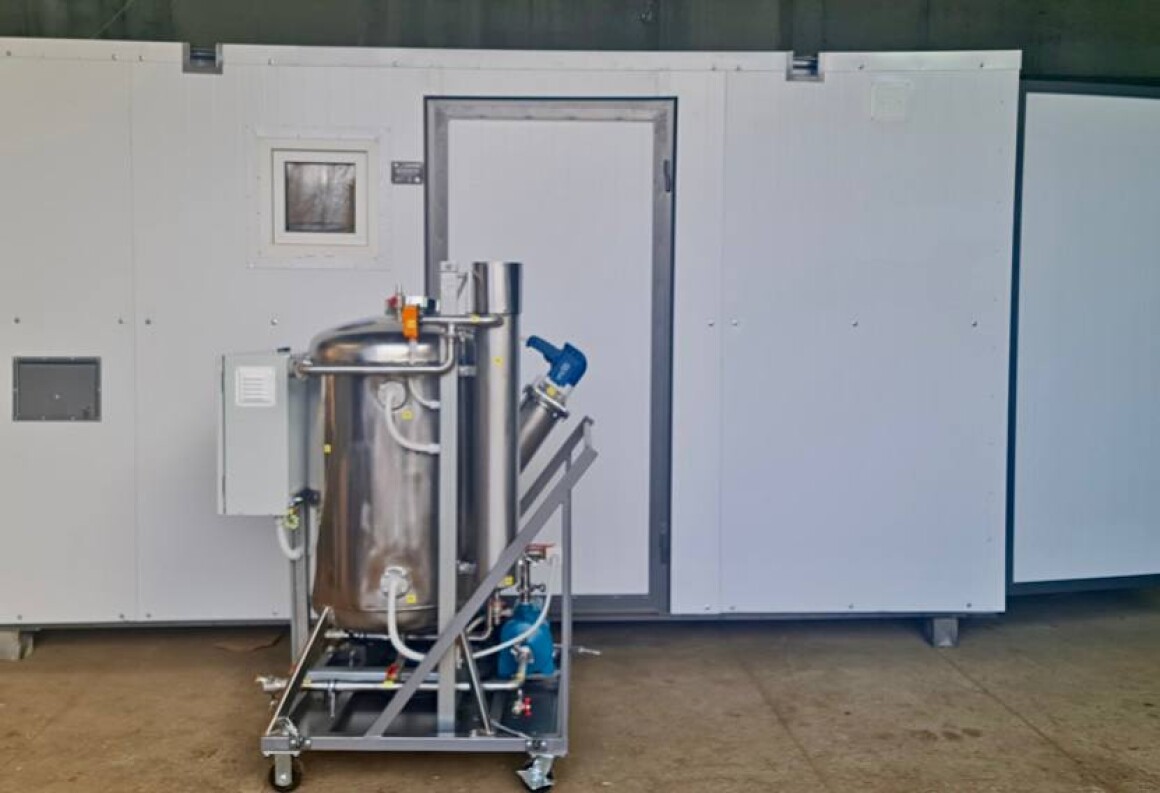

| 2.3. Блок приготовления раствора Агидола (Ионола) | |
| Объем емкости приготовления раствора, л, не менее | 200 |
| Температура масла, 0С | 65-70 |
| Производительность насоса, л/мин, не менее | 40 |
| Тип нагревателя | кожухотрубчатый |
| Мощность нагревателя, кВт, не менее | 8,1 |
| Установленная мощность, кВт, не более | 10,5 |
| Давление на выходе, кг/см2, не менее | 2 |
| Привод мешалки | Электрический |
| Габаритные размеры, мм, не более | 1200х800х1570 |
| Вес, кг | 170 |
| Весогабаритные параметры комплекса(общие) | |
| Габаритные размеры, мм ДхШхВ | 6000х2200х2350 |
| Масса, кг, не более | 5000 |
Комплектация
| п/п | Наименование | Кол-во | Ед.изм |
| 1 | Комплекс ЗМО РЕГТРАНСМАС-1 в контейнере в сборе | 1 | компл |
| 2 | Паспорт | 1 | шт |
| 3 | Руководство по эксплуатации | 1 | шт |
| 4 | Паспорта на комплектующие (насосы, приборы контроля измерения вакуума и температуры и т.п.) | ||
| 5 | Кабель соответствующего сечения КГ | 20 | м |
| 6 | Рукав МБС по ГОСТ напорно-всасывающий входной | 2х10 | м |
| 7 | Рукав МБС по ГОСТ напорно-всасывающий выходной | 2х10 | м |
| 8 | Агидол(Ионол) | 100 | кг |
| 9 | Комплект ЗИП: | ||
| активированная глина | 1 | т | |
| гофрированный фильтроэлемент | 4 | компл | |
| нагревательный элемент | 5 | шт | |
| фильтровальная ткань «Бельдинг» | 2 | компл |
