Склад пенообразователя и пожинвентаря PROFIREX

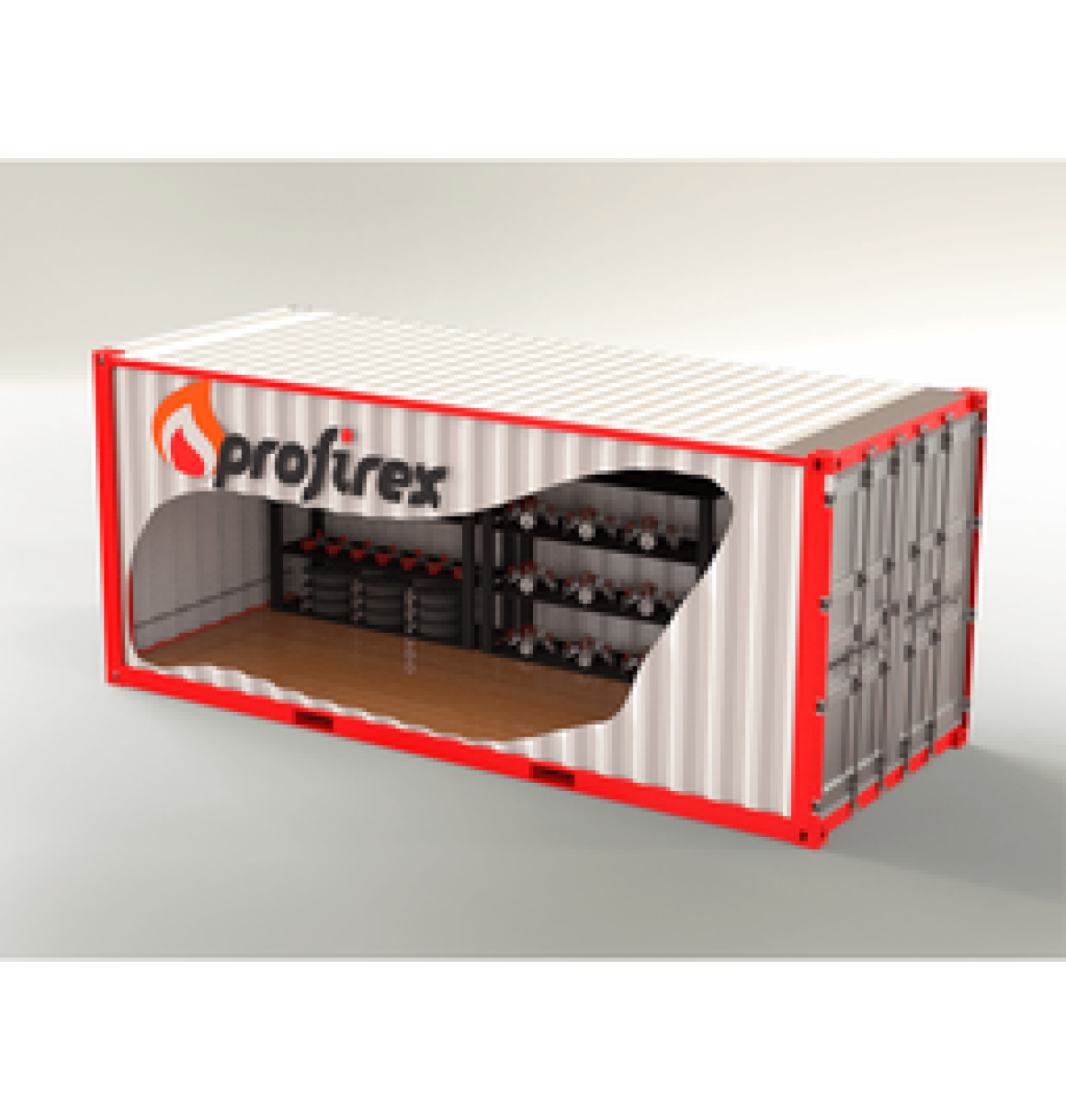

Склад пенообразователя и пожинвентаря PROFIREX (ТУ 25.11.10-001-65344199-2017) предназначается для хранения запаса пенообразователя в таре завода изготовителя или других емкостях и складирования пожарно-технического вооружения, мотопомп и другого пожинвентаря. Склад пенообразователя и пожинвентаря PROFIREX (ТУ 25.11.10-001-65344199-2017) – это транспортируемое блочно модульное здание (Блок-контейнер) каркасной или цельносварной конструкции в зависимости от требуемой степени огнестойкости и иных требований заказчика. Склад пенообразователя и пожинвентаря PROFIREX (ТУ 25.11.10-001-65344199-2017) предназначается для хранения запаса пенообразователя в таре завода изготовителя или других емкостях, пожарно-технического вооружения и пожарного инвентаря (в том числе: напорных пожарных рукавов, рукавной арматуры, ручных стволов, переносных лафетных стволов, пеногенераторов, огнетушителей, лестниц, мотопомп и другого оборудования в соответствии со спецификацией заказчика). Склад пенообразователя и пожинвентаря изготавливается из одного или нескольких блоков (Блок модулей) с учётом стандартных транспортных габаритов для удобства доставки на объект размещения и оптимизации стоимости транспортных расходов.
Технические характеристики
Основные конструктивные решения
Конструкция блок-бокса «БКИТО PROFIREX» выполнена из металлического профиля или сэндвич панелей. Для доведения несущих конструкции здания до предела огнестойкости R120 на соответствие I, II, III, IV степени огнестойкости и класса конструктивной пожарной опасности С0, предусматривается несущая конструкция с соответствующими толщинами металла и применением вспучивающихся огнезащитных составов.
В соответствии с конструкторской документацией, разработанной для подтверждения несущей способности и геометрической неизменяемостью блок-бокса, применяется металлический профиль с приведенной толщиной металла не менее 2,5 мм. Для достижения предела огнестойкости металлических конструкций до R120 применяется конструктивная огнезащита с 3 - ей группой защитной эффективности. Металлические квадратные профили обрабатываются огнезащитным составом со всех сторон, толщиной сухого слоя и расходом определенного в соответствии с сертификатом соответствия на применяемый огнезащитный состав.
Область применения используемого огнезащитного состава соответствует требованиям к эксплуатации блок-контейнера, и рекомендовано для применения:
-на открытом воздухе и под навесом;
-в атмосфере всех типов по ГОСТ 15150;
-во всех климатических зонах по ГОСТ 9.401;
-в условиях воздействия окружающей среды от слабо до сильноагрессивной.
Срок службы покрытия огнезащитного состава - не менее 20 лет (по методике ГОСТ 9.401), что допускает его использование в местах, исключающих возможность периодической замены или восстановления. Срок службы огнезащитного состава соответствует сроку эксплуатации блок-бокса, указанному в технических характеристиках и составляет не менее 20 лет.
Предел огнестойкости наружных ограждающих конструкций для защиты от внешнего воздействия тепла в случае пожара предусматриваются не менее EI90 и классом пожарной опасности конструкции КО. Огнестойкость EI90 обеспечивается применением сертифицированных ограждающих конструкций.
Утеплитель предусматривается в соответствии с требованием СП 131.13330.2012 Строительная климатология. Актуализированная редакция по СНиП 23-01-99*.
Предусматриваемые антикоррозионные мероприятия соответствуют IV группе по СП28.13330.2012 «Защита строительных конструкций от коррозии».
Цветовые решения и дизайн, внутренняя отделка принимаются согласно требованиям Заказчика к наружному оформлению зданий и сооружений (в соответствии с фирменным стилем).
В ограждающих конструкциях предусматриваются унифицированные кабельные вводы с уплотнением, кабельные проходные коробки, унифицированные узлы прохода трубопроводов, розетки, узлы подключения рукавов.
Габариты и масса монтажных элементов позволяют транспортировку железнодорожным и автомобильным транспортом.
Климатическое исполнение УХЛ обеспечивается внутренней теплоизоляцией «БКИТО PROFIREX». Утеплитель предусматривается в соответствии с требованием СП 131.13330.2012 «Строительная климатология. Актуализированная редакция СНиП 23-01-99*».
Стальные несущие и ограждающие конструкции блок контейнера «PROFIREX» рассчитаны на использование для следующих условий:
Конструкция блок-бокса «БКИТО PROFIREX» выполнена из металлического профиля или сэндвич панелей. Для доведения несущих конструкции здания до предела огнестойкости R120 на соответствие I, II, III, IV степени огнестойкости и класса конструктивной пожарной опасности С0, предусматривается несущая конструкция с соответствующими толщинами металла и применением вспучивающихся огнезащитных составов.
В соответствии с конструкторской документацией, разработанной для подтверждения несущей способности и геометрической неизменяемостью блок-бокса, применяется металлический профиль с приведенной толщиной металла не менее 2,5 мм. Для достижения предела огнестойкости металлических конструкций до R120 применяется конструктивная огнезащита с 3 - ей группой защитной эффективности. Металлические квадратные профили обрабатываются огнезащитным составом со всех сторон, толщиной сухого слоя и расходом определенного в соответствии с сертификатом соответствия на применяемый огнезащитный состав.
Область применения используемого огнезащитного состава соответствует требованиям к эксплуатации блок-контейнера, и рекомендовано для применения:
-на открытом воздухе и под навесом;
-в атмосфере всех типов по ГОСТ 15150;
-во всех климатических зонах по ГОСТ 9.401;
-в условиях воздействия окружающей среды от слабо до сильноагрессивной.
Срок службы покрытия огнезащитного состава - не менее 20 лет (по методике ГОСТ 9.401), что допускает его использование в местах, исключающих возможность периодической замены или восстановления. Срок службы огнезащитного состава соответствует сроку эксплуатации блок-бокса, указанному в технических характеристиках и составляет не менее 20 лет.
Предел огнестойкости наружных ограждающих конструкций для защиты от внешнего воздействия тепла в случае пожара предусматриваются не менее EI90 и классом пожарной опасности конструкции КО. Огнестойкость EI90 обеспечивается применением сертифицированных ограждающих конструкций.
Утеплитель предусматривается в соответствии с требованием СП 131.13330.2012 Строительная климатология. Актуализированная редакция по СНиП 23-01-99*.
Предусматриваемые антикоррозионные мероприятия соответствуют IV группе по СП28.13330.2012 «Защита строительных конструкций от коррозии».
Цветовые решения и дизайн, внутренняя отделка принимаются согласно требованиям Заказчика к наружному оформлению зданий и сооружений (в соответствии с фирменным стилем).
В ограждающих конструкциях предусматриваются унифицированные кабельные вводы с уплотнением, кабельные проходные коробки, унифицированные узлы прохода трубопроводов, розетки, узлы подключения рукавов.
Габариты и масса монтажных элементов позволяют транспортировку железнодорожным и автомобильным транспортом.
Климатическое исполнение УХЛ обеспечивается внутренней теплоизоляцией «БКИТО PROFIREX». Утеплитель предусматривается в соответствии с требованием СП 131.13330.2012 «Строительная климатология. Актуализированная редакция СНиП 23-01-99*».
Стальные несущие и ограждающие конструкции блок контейнера «PROFIREX» рассчитаны на использование для следующих условий:
Для защиты от перегрева в теплое время года на наружные поверхности ограждающих конструкций наносится лакокрасочное покрытие с высоким коэффициентом светоотражения не ниже III класса ГОСТ 9.032, группа условий эксплуатации VI для исполнений У, ХЛ1- для исполнения ХЛ ГОСТ 9.104.
Подготовка металлических поверхностей перед окрашиванием - по ГОСТ 9.402.
Толщина лакокрасочного покрытия не менее:
15 мкм - для однослойного;
35 мкм - для двухслойного;
55 мкм - для трехслойного.
Наружные металлические поверхности окрашены не менее чем в два слоя по грунтовке.
Основные элементы
-Склад может быть оснащен ёмкостью из нержавеющей стали для хранения пенообразователя.
-Стеллажами для хранения напорных рукавов, пожарного инвентаря, другого оборудования и инструментов.
-Шкаф автоматизации вентиляции с программируемым сенсорным управлением
-Система газоаналитическая с пультом калибровки
-Система резервного электропитания
-КИПа (контрольно-измерительные приборы и система автоматики);
-энергоснабжение;
-освещение;
-отопление (система отопления поддерживает температуру необходимую для обеспечения требуемых условий хранения концентрата пенообразователя);
-вентиляция;
-комплект запасных частей для инженерных систем блок-бокса;
-шкаф системы управления;
-Щит собственных нужд
-Пожарная сигнализация
-Магистраль уравнивания защитных потенциалов (молниезащита)
-Система оповещения и управления эвакуацией людей при пожаре (СОУЭ)
Область применения
Склад пенообразователя и пожинвентаря PROFIREX предназначен для применения на различных производственных объектах, в том числе объектах нефтегазовой промышленности, таких как склады нефти и нефтепродуктов, нефтеперерабатывающих и нефтехимических предприятиях, других опасных производственных объектах.
В связи с важностью пенообразователя для обеспечения пожарной безопасности различных объектов, а также его высокой стоимостью, встает вопрос обеспечения сохранности пенообразователя на протяжении всего срока годности, установленного производителем. Согласно п. 3.4. рекомендаций ФГУ ВНИИПО МЧС России «ПОРЯДОК ПРИМЕНЕНИЯ ПЕНООБРАЗОВАТЕЛЕЙ ДЛЯ ТУШЕНИЯ ПОЖАРОВ» - «Пенообразователи всех типов рекомендуется хранить в концентрированном виде в закрытых емкостях. Температура в помещениях хранения пенообразователей должна быть не выше 40 °С и не ниже 5 °С, что обеспечивает сохранность продукта и возможность немедленного его использования. С повышением средней температуры на каждые 10 °С срок их хранения уменьшается в 2 раза. Оптимальная температура хранения пенообразователей составляет 20 °С.» Склад пенообразователя и пожинвентаря PROFIREX предназначен для того, чтобы обеспечить рекомендуемые производителями условия хранения пенообразователя, исключить возможность перемораживания концентрата пенообразователя и иных воздействий, которые могут повлиять на сохранность рабочих свойств пенообразователя. Блок бокс склад для хранения пенообразователя и пожинвентаря обеспечивает возможность незамедлительного использования пенообразователя для заправки раствором пенообразователя пожарной техники или пополнения запаса пенообразователя в установках. Склад пенообразователя и пожинвентаря возможно по желанию заказчика оснастить узлом для заправки пожарной техники с цапковым соединением для присоединения напорных рукавов. Пенообразователь из спец тары подается в узел под давлением создаваемым насосом. Возможно обеспечить подачу пенообразователя на две пожарные машины или две емкости единовременно.
Склад пенообразователя и пожинвентаря PROFIREX может быть изготовлен в различных климатических исполнениях для размещения на производственных объектах с условиями эксплуатации от минус 60 С до плюс 40 С, в макроклиматических районах с умеренным и холодным климатом (УХЛ), морским климатом и арктическим климатом в районах Крайнего Севера.
Подготовка металлических поверхностей перед окрашиванием - по ГОСТ 9.402.
Толщина лакокрасочного покрытия не менее:
15 мкм - для однослойного;
35 мкм - для двухслойного;
55 мкм - для трехслойного.
Наружные металлические поверхности окрашены не менее чем в два слоя по грунтовке.
Основные элементы
-Склад может быть оснащен ёмкостью из нержавеющей стали для хранения пенообразователя.
-Стеллажами для хранения напорных рукавов, пожарного инвентаря, другого оборудования и инструментов.
-Шкаф автоматизации вентиляции с программируемым сенсорным управлением
-Система газоаналитическая с пультом калибровки
-Система резервного электропитания
-КИПа (контрольно-измерительные приборы и система автоматики);
-энергоснабжение;
-освещение;
-отопление (система отопления поддерживает температуру необходимую для обеспечения требуемых условий хранения концентрата пенообразователя);
-вентиляция;
-комплект запасных частей для инженерных систем блок-бокса;
-шкаф системы управления;
-Щит собственных нужд
-Пожарная сигнализация
-Магистраль уравнивания защитных потенциалов (молниезащита)
-Система оповещения и управления эвакуацией людей при пожаре (СОУЭ)
Область применения
Склад пенообразователя и пожинвентаря PROFIREX предназначен для применения на различных производственных объектах, в том числе объектах нефтегазовой промышленности, таких как склады нефти и нефтепродуктов, нефтеперерабатывающих и нефтехимических предприятиях, других опасных производственных объектах.
В связи с важностью пенообразователя для обеспечения пожарной безопасности различных объектов, а также его высокой стоимостью, встает вопрос обеспечения сохранности пенообразователя на протяжении всего срока годности, установленного производителем. Согласно п. 3.4. рекомендаций ФГУ ВНИИПО МЧС России «ПОРЯДОК ПРИМЕНЕНИЯ ПЕНООБРАЗОВАТЕЛЕЙ ДЛЯ ТУШЕНИЯ ПОЖАРОВ» - «Пенообразователи всех типов рекомендуется хранить в концентрированном виде в закрытых емкостях. Температура в помещениях хранения пенообразователей должна быть не выше 40 °С и не ниже 5 °С, что обеспечивает сохранность продукта и возможность немедленного его использования. С повышением средней температуры на каждые 10 °С срок их хранения уменьшается в 2 раза. Оптимальная температура хранения пенообразователей составляет 20 °С.» Склад пенообразователя и пожинвентаря PROFIREX предназначен для того, чтобы обеспечить рекомендуемые производителями условия хранения пенообразователя, исключить возможность перемораживания концентрата пенообразователя и иных воздействий, которые могут повлиять на сохранность рабочих свойств пенообразователя. Блок бокс склад для хранения пенообразователя и пожинвентаря обеспечивает возможность незамедлительного использования пенообразователя для заправки раствором пенообразователя пожарной техники или пополнения запаса пенообразователя в установках. Склад пенообразователя и пожинвентаря возможно по желанию заказчика оснастить узлом для заправки пожарной техники с цапковым соединением для присоединения напорных рукавов. Пенообразователь из спец тары подается в узел под давлением создаваемым насосом. Возможно обеспечить подачу пенообразователя на две пожарные машины или две емкости единовременно.
Склад пенообразователя и пожинвентаря PROFIREX может быть изготовлен в различных климатических исполнениях для размещения на производственных объектах с условиями эксплуатации от минус 60 С до плюс 40 С, в макроклиматических районах с умеренным и холодным климатом (УХЛ), морским климатом и арктическим климатом в районах Крайнего Севера.
