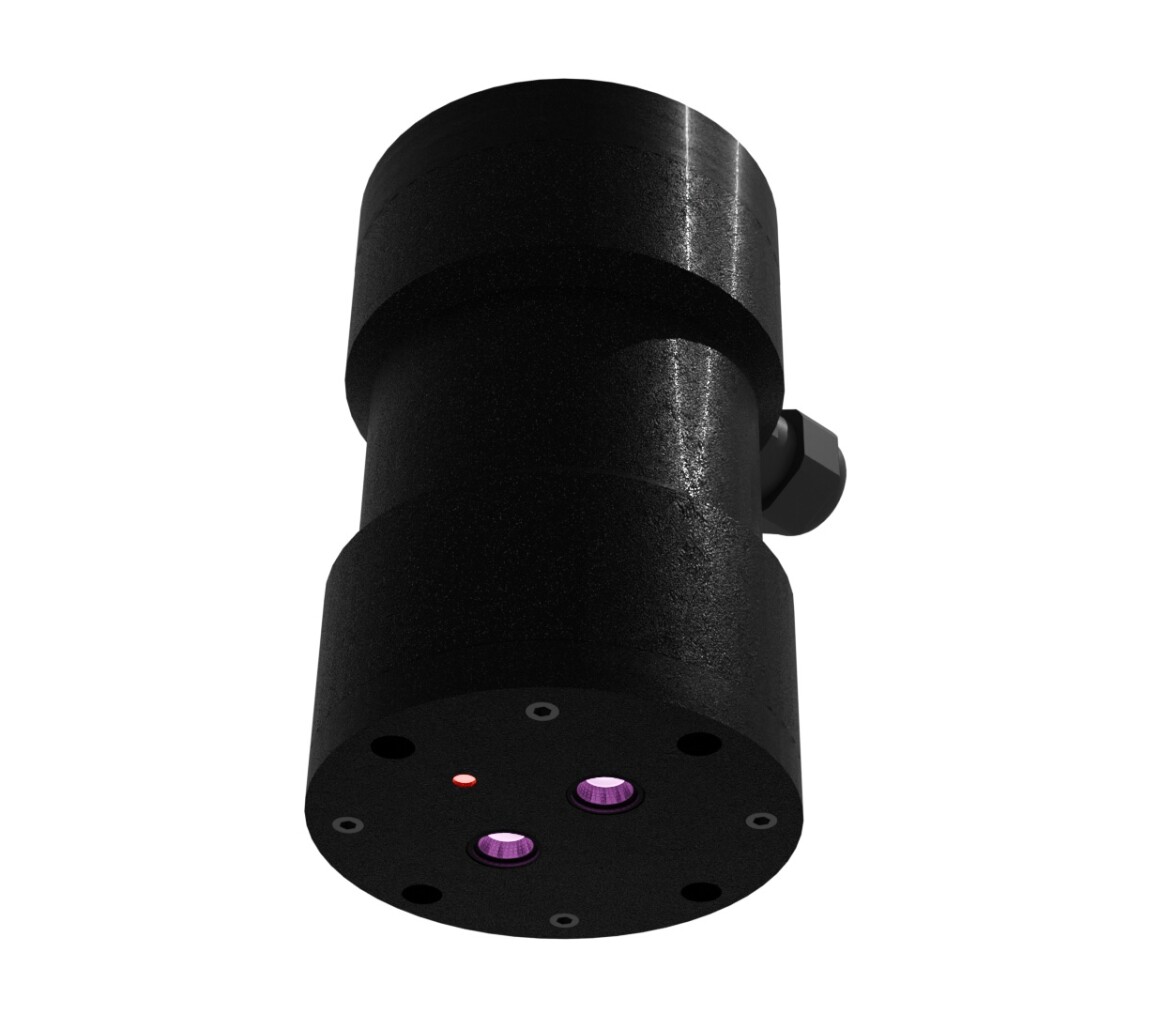

Уровнемер Лазерный ЛД-40
В 2024г. АО "СПЕЦКОМПЛЕКТПРИБОР" разработало и стало производить лазерный уровнемер ЛД40.
Уровнемер ЛД40 является полным аналогом оборудования ABB LM80 LLT100.

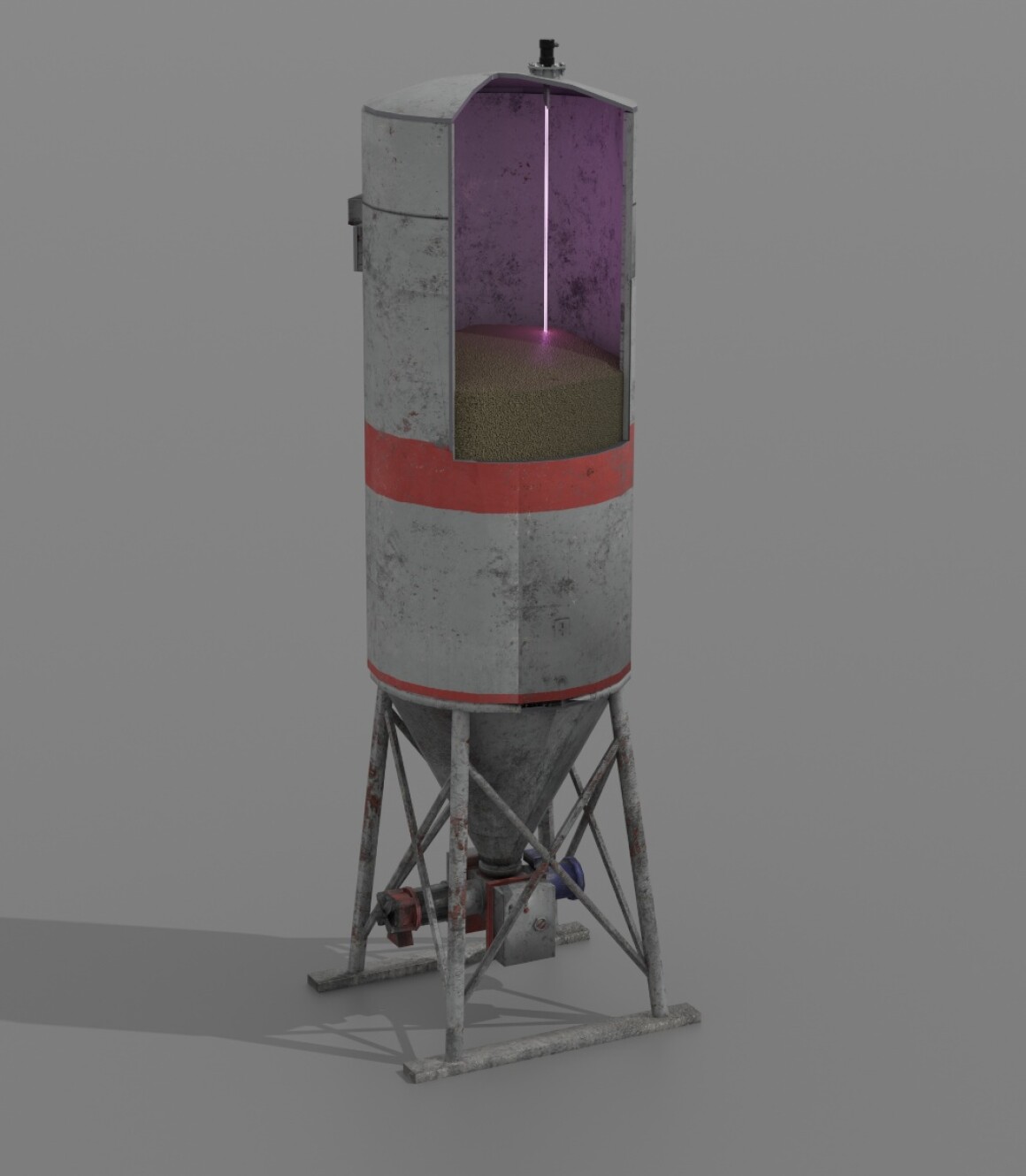

Уровнемер для резервуаров ЛД-40 — это современный высокоточный прибор, предназначенный для бесконтактного измерения расстояний и контроля уровня жидкостей, сыпучих материалов и других сред в резервуарах, бункерах и технологических емкостях. В его основе лежит принцип импульсного лазерного измерения с использованием инфракрасного (ИК) лазера, что обеспечивает высокую точность и надежность даже в сложных промышленных условиях.
ЛД-40 излучает короткие импульсы ИК-лазера в направлении измеряемой поверхности. Отраженный сигнал фиксируется встроенным приемником, а встроенный процессор вычисляет расстояние на основе времени прохождения импульса (метод Time-of-Flight, ToF). Этот метод позволяет получать точные данные без влияния внешних факторов, таких как запыленность, пар или вибрации. Прибор автоматически корректирует измерения, учитывая температуру и другие параметры среды.

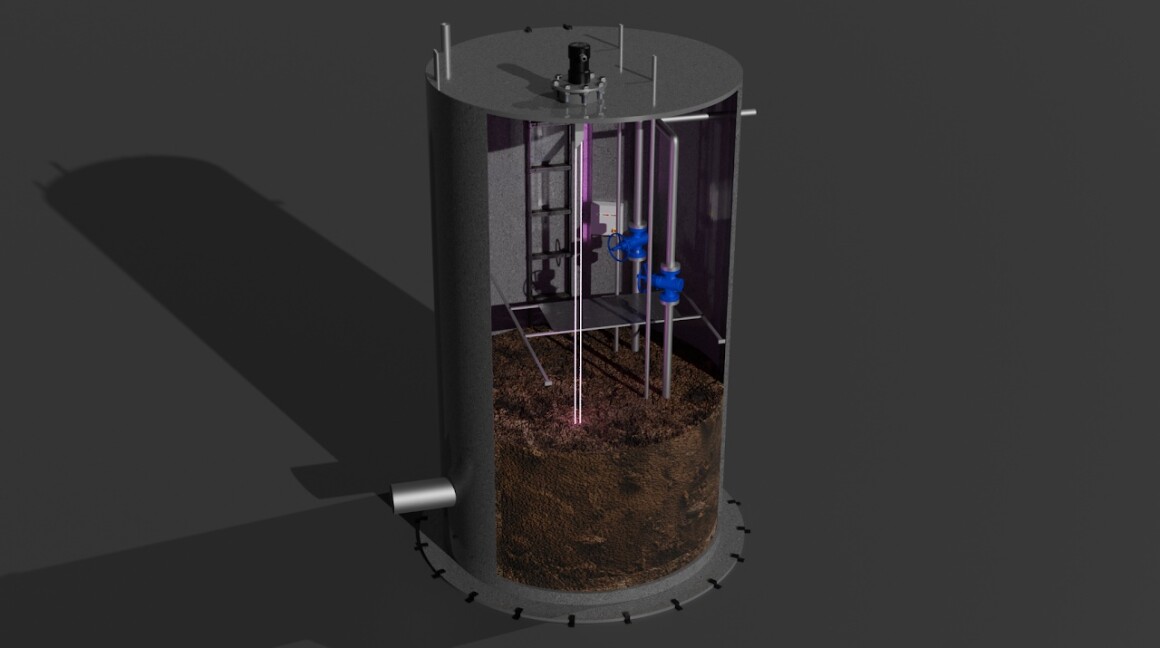

Он предназначен для работы в условиях КНС и приемных резервуаров с высоким содержанием металла, агрессивной средой и стесненным пространством. В отличие от радаров и ультразвука, лазерный метод не подвержен многолучевой интерференции и ложному эхосигналу от переотражений металлических стенок, решеток, направляющих и арматуры. Ультразвук неприменим в узких каналах из-за широкой диаграммы и акустических помех, радар теряет точность на неровных и композитных поверхностях, таких как слежавшийся мусор, пленка, ветошь или пенящиеся сточные воды. Лазерный луч с расходимостью до 3 мрад обеспечивает стабильное детектирование даже через малое технологическое окно, уверенно фиксируя расстояние до ила, шлама, металлолома и отходов без потери сигнала.
Высокая точность – погрешность измерений не превышает ±1 мм.
Широкий диапазон – измеряет расстояния от 0,5 до 40 метров.
Надежность – корпус защищен от влаги, пыли и агрессивных сред (класс защиты IP67).
Универсальность – подходит для жидкостей, гранул, порошков и других материалов.
Простота интеграции – выходные сигналы 4–20 мА, RS-485 для подключения к АСУ ТП.
ЛД-40 идеально подходит для нефтехимии, горной, пищевой промышленности, энергетики и других отраслей, где требуется точный и надежный контроль уровня.
Меню программы для настройки ЛД40 через ПК по RS485
Программное обеспечение поставляется в комплекте с лазерным уровнемером.
Через нее настраиваются параметры работы лазера, выставляется необходимый диапазон аналогового вывода, а так же сохраняется история измерений для анализа и отчетности.
Есть возможность отслеживать показания без задержек в реальном времени.
