ВМ-25000, ВМ-36000, ВМ-65000

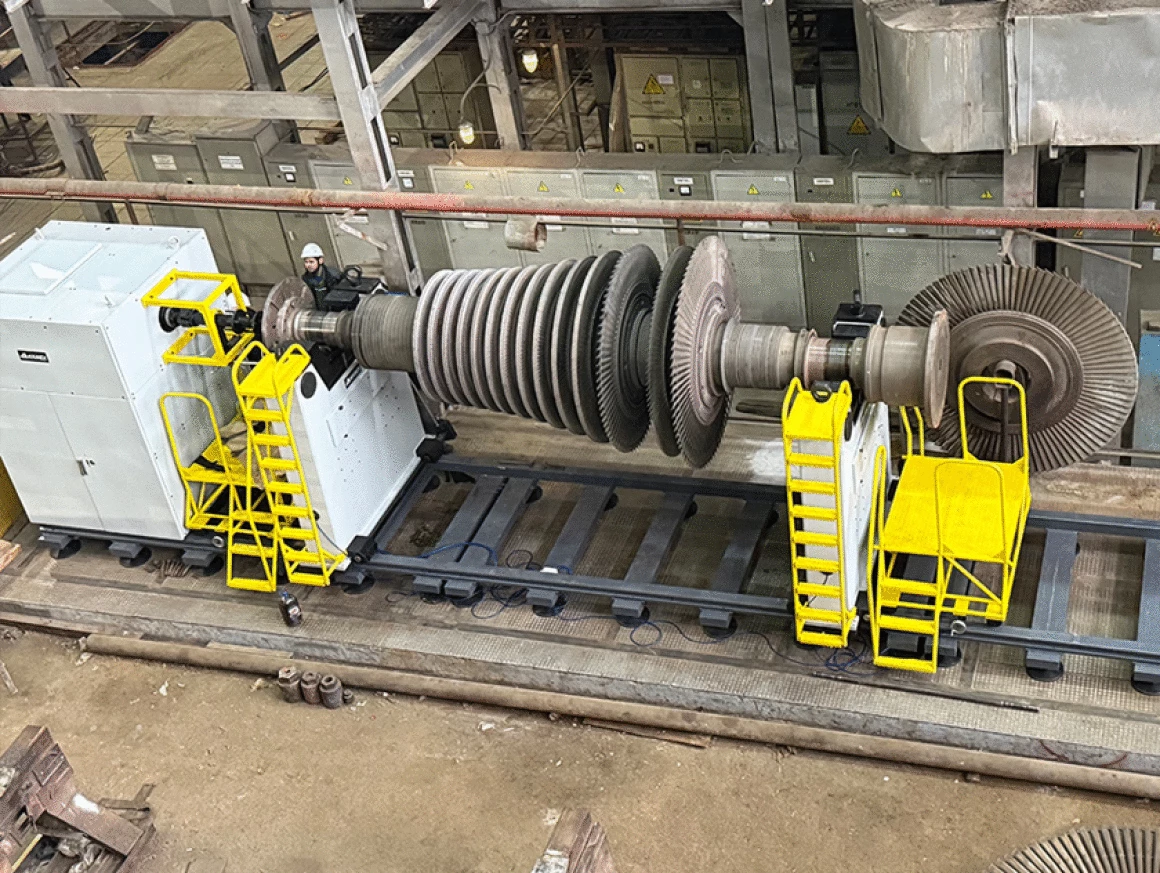

Балансировочные станки предназначены для уравновешивания роторов энергетических турбоагрегатов массой до 65 тонн. На различных электростанциях и энергоремонтных предприятиях России, Казахстана, Украины, Белоруссии, Узбекистана, Туркменистана, Молдавии (ПМР) в эксплуатации находится более 50 балансировочных станков производства «ДИАМЕХ 2000» большой грузоподъемности ВМ-25000, ВМ-36000, ВМ-65000
«ДИАМЕХ 2000» является единственной компанией в России серийно выпускающей балансировочные станки для роторов массой 25, 40, 65, 90 тонн и основным поставщиком балансировочных станков для электростанций России и Казахстана.
Балансировочные станки обладают рядом уникальных технических характеристик: высокоточной маятниковой подвеской, отсутствием необходимости в специальном фундаменте, возможностью транспортировки на специальной автомобильной платформе, балансировкой на низких безопасных частотах вращения, опорными роликами с цилиндрической поверхностью, позволяющими избежать накатки на шейках ротора.
Возможность комплектации станка токарно-шлифовальным комплексом ПТШ-40М, устройством контроля биений ротора, дополнительным ременным приводом позволяет существенно расширить перечень задач, решаемых при помощи балансировочных станков при проведении ремонтов.
«ДИАМЕХ 2000» является единственной компанией в России серийно выпускающей балансировочные станки для роторов массой 25, 40, 65, 90 тонн и основным поставщиком балансировочных станков для электростанций России и Казахстана.
Балансировочные станки обладают рядом уникальных технических характеристик: высокоточной маятниковой подвеской, отсутствием необходимости в специальном фундаменте, возможностью транспортировки на специальной автомобильной платформе, балансировкой на низких безопасных частотах вращения, опорными роликами с цилиндрической поверхностью, позволяющими избежать накатки на шейках ротора.
Возможность комплектации станка токарно-шлифовальным комплексом ПТШ-40М, устройством контроля биений ротора, дополнительным ременным приводом позволяет существенно расширить перечень задач, решаемых при помощи балансировочных станков при проведении ремонтов.
Особенности
-Высокая точность уравновешивания до 0.2 г·мм/кг
-Отсутствие необходимости в специальном фундаменте, станок устанавливается на обычный цеховой пол
-Самоустанавливающиеся роликовые опоры с прецизионными опорными роликами, предотвращающие накатку опорных поверхностей роторов и износ цилиндрических поверхностей роликов
-Балансировка на частотах вращения от 70 до 350 об/мин
-Комплектация станка автоматизированным токарно-шлифовальным комплексом ПТШ-40М для механической обработки поверхностей роторов
-Устройство контроля биения вала с передачей измеренных данных в измерительно-управляющий комплекс станка
-Карданный привод с высокоточным шпиндельным узлом, передающим вращение от электродвигателя станка
-Возможность дооснащения станка универсальным ременным приводом с комплектом осевых ограничителей
-Возможность транспортировки станка на специальном автоприцепе к месту проведения балансировки
-Самая современная измерительная система САПФИР третьего поколения
-Дополнительный программный модуль для балансировки роторов генераторов
-Универсальная план-шайба для присоединения карданного вала к полумуфтам роторов турбин и генераторов
-Инжиниринговая поддержка ремонтных служб электростанций при эксплуатации балансировочных станков
-Подготовка специалистов в собственном учебном центре и на местах
Измерительно-управляющий комплекс САПФИР
Измерительный комплекс САПФИР представляет собой новое поколение систем измерения компании ДИАМЕХ. Наряду с непревзойденной точностью новая измерительная система была разработана, чтобы уменьшить время, необходимое для выполнения операции балансировки за счет простоты использования и скорости измерения.
Надежность
САПФИР – это современный промышленный компьютер готовый работать в сложных условиях производственных цехов и ремонтных площадок. Программное обеспечение измерительной системы работает под управлением Windows 7 и Astra Linux, отличается надежностью и стабильностью работы.
Удобство использования
Сенсорный ЖК-монитор позволяет оперативно вводить данные и переключаться между режимами меню без использования клавиатуры и мыши. Подсказки и файлы помощи помогают оператору быстро получить точные результаты.
Точность и простота
Никогда еще высокоточная балансировка не была такой простой и понятной. Интерфейс прибора разрабатывался с целью максимально упростить и сделать балансировку доступной даже неопытному специалисту, в тоже время прибор наделен максимальным количеством функций, которые доступны в пользовательском режиме.
Универсальность
САПФИР отвечает за измерение и управление при проведении балансировки роторов турбин и генераторов, управляет процессом при токарной и шлифовальной обработке роторов с использованием токарно-шлифовального комплекса ПТШ-40М, отображает данные при измерении прогиба и биения, позволяет рассчитывать системы корректирующих грузов при балансировке роторов генераторов.
-Высокая точность уравновешивания до 0.2 г·мм/кг
-Отсутствие необходимости в специальном фундаменте, станок устанавливается на обычный цеховой пол
-Самоустанавливающиеся роликовые опоры с прецизионными опорными роликами, предотвращающие накатку опорных поверхностей роторов и износ цилиндрических поверхностей роликов
-Балансировка на частотах вращения от 70 до 350 об/мин
-Комплектация станка автоматизированным токарно-шлифовальным комплексом ПТШ-40М для механической обработки поверхностей роторов
-Устройство контроля биения вала с передачей измеренных данных в измерительно-управляющий комплекс станка
-Карданный привод с высокоточным шпиндельным узлом, передающим вращение от электродвигателя станка
-Возможность дооснащения станка универсальным ременным приводом с комплектом осевых ограничителей
-Возможность транспортировки станка на специальном автоприцепе к месту проведения балансировки
-Самая современная измерительная система САПФИР третьего поколения
-Дополнительный программный модуль для балансировки роторов генераторов
-Универсальная план-шайба для присоединения карданного вала к полумуфтам роторов турбин и генераторов
-Инжиниринговая поддержка ремонтных служб электростанций при эксплуатации балансировочных станков
-Подготовка специалистов в собственном учебном центре и на местах
Измерительно-управляющий комплекс САПФИР
Измерительный комплекс САПФИР представляет собой новое поколение систем измерения компании ДИАМЕХ. Наряду с непревзойденной точностью новая измерительная система была разработана, чтобы уменьшить время, необходимое для выполнения операции балансировки за счет простоты использования и скорости измерения.
Надежность
САПФИР – это современный промышленный компьютер готовый работать в сложных условиях производственных цехов и ремонтных площадок. Программное обеспечение измерительной системы работает под управлением Windows 7 и Astra Linux, отличается надежностью и стабильностью работы.
Удобство использования
Сенсорный ЖК-монитор позволяет оперативно вводить данные и переключаться между режимами меню без использования клавиатуры и мыши. Подсказки и файлы помощи помогают оператору быстро получить точные результаты.
Точность и простота
Никогда еще высокоточная балансировка не была такой простой и понятной. Интерфейс прибора разрабатывался с целью максимально упростить и сделать балансировку доступной даже неопытному специалисту, в тоже время прибор наделен максимальным количеством функций, которые доступны в пользовательском режиме.
Универсальность
САПФИР отвечает за измерение и управление при проведении балансировки роторов турбин и генераторов, управляет процессом при токарной и шлифовальной обработке роторов с использованием токарно-шлифовального комплекса ПТШ-40М, отображает данные при измерении прогиба и биения, позволяет рассчитывать системы корректирующих грузов при балансировке роторов генераторов.
Технические характеристики
